I. Băng tải là gì ?

Băng tải (hay băng chuyền) là một loại hệ thống tự động được sử dụng rộng rãi trong các ngành công nghiệp khác nhau. Các băng tải bao gồm một dây chuyền chuyển động hoặc một bề mặt phẳng liên tục, giúp di chuyển các vật liệu hoặc sản phẩm từ một vị trí này đến vị trí khác trong quy trình sản xuất.

Băng tải đã được ứng dụng trong thế kỷ thứ 19 để vận chuyển than đá, quặng kim loại. Dần dần những ưu điểm của nó đã được chú ý đến nhiều hơn, ngừoi ta cải tiến băng chuyền để phù hợp với nhiều ngành công nghiệp khác nhau. Ngày nay hệ thống băng tải được sử dụng trong hầu hết các ngành công nghiệp, phù hợp với nhiều loại sản phẩm và nhiều cơ sở sản xuất từ quy mô vừa và nhỏ đến những doanh nghiệp quy mô sản xuất lớn.

Băng tải ( hay băng chuyền) là một loại hệ thống tự động giúp giảm chi phí

Sử dụng băng tải giúp tiết kiệm sức lao động, giảm số lượng nhân công, giảm thời gian vận chuyển hàng hóa, và qua đó góp phần tăng năng suất lao động. Băng tải đặc biệt hữu ích trong việc vận chuyển vận liệu nặng hoặc cồng kềnh, cũng như số lượng lớn cần di chuyển.

Các loại băng chuyền khác nhau có thể được sử dụng tùy thuộc vào các yêu cầu cụ thể của từng ứng dụng, bao gồm băng tải cao su, băng tải bằng kim loại, băng tải cong, băng tải trọng lực, và nhiều loại khác.

Tiêu chuẩn của một băng tải được đo lường và xác định bởi tải trọng tối đa, trọng lượng sản phẩm, tải trọng, tốc độ và dòng chảy của sản phẩm.

II. Cấu tạo của băng tải

Cấu tạo của băng tải có thể khá đơn giản hoặc phức tạp, tùy thuộc vào ứng dụng và mục đích của nó. Áp dụng nguyên lý dẫn động các đối tượng chuyển động quay, băng tải tạo ra một hướng dịch chuyển nhất định cho các đối tượng cần vận chuyển trên bề mặt tải. Về cơ bản có cấu tạo chung như sau:

• Mặt tải: Đóng vai trò chính trong hệ thống băng tải, là một dải vật liệu liên tục, thường được làm bằng belt, con lăn, xích, lứoi...tùy theo yêu cầu sử dụng trong thực tế.
• Khung: Là khung chịu lực của băng tải, bao gồm các thành phần chính như thanh chắn, chân đỡ và các thành phần cấu trúc khác. Khung được thiết kế để chịu được tải trọng và lực căng của toàn bộ băng chuyền.
• Hệ thống trục lăn: Trục lăn là các trục đặt dọc theo chiều dài của băng tải. Chúng giúp cho toàn hệ thống di chuyển bằng cách lăn trên các vòng bi hoặc ổ đỡ trục. Các trục lăn có thể có các đường kính khác nhau như Ø50, Ø60, Ø76, Ø89, Ø102,...
• Bộ điều khiển: PLC, Biến tần, Speed controller, Cảm biến, Rơ-le, Contactor...
• Cơ cấu truyền động: Rulo kéo, con lăn đỡ, nhông xích,...
• Động cơ giảm tốc với nhiều công suất.
• Hệ thống hỗ trợ và chống trượt: Để giữ cho băng tải ổn định và tránh trượt, hệ thống hỗ trợ và trống trượt được cài đặt. Điều này bao gồm các bánh xe hỗ trợ và hệ thống giữ cho toàn bộ khung tải không di chuyển theo hướng ngang.

Ngoài ra, tùy theo yêu cầu thực tế và ứng dụng của băng tải mà có thêm một số bộ phận khác nhau cho phù hợp. Tất cả các bộ phận đều cần được thiết kế hợp lý, tối ưu để mang lại hiệu quả tốt nhất.

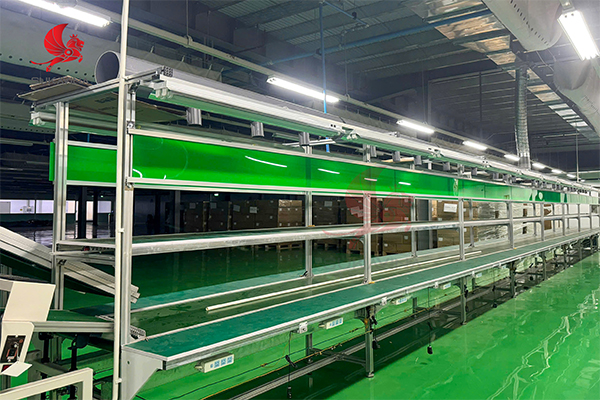

Băng tải tại Sukavina đa dạng chủng loại

III. Nguyên lý hoạt động của băng tải

Nguyên lý hoạt động của băng tải dựa trên cơ chế truyền động từ động cơ đến hệ thống rulo kéo, con lăn hoặc xích tải, từ đó tạo ra chuyển động liên tục cho mặt băng tải. Khi động cơ hoạt động, lực quay sẽ được truyền qua bộ truyền động làm cho dây băng, con lăn hoặc xích chuyển động theo một hướng cố định. Sản phẩm hoặc hàng hóa đặt trên bề mặt tải sẽ được di chuyển từ điểm đầu đến điểm cuối theo đúng thiết kế của hệ thống.

Tùy theo từng loại băng tải mà nguyên lý truyền động có thể khác nhau. Với băng tải PVC, cao su hoặc PU, động cơ thường kéo rulo chủ động để làm dây băng chạy liên tục. Với băng tải con lăn, sản phẩm được vận chuyển nhờ hệ thống con lăn quay hoặc nhờ lực đẩy theo thiết kế. Với băng tải xích, chuyển động được tạo ra từ nhông xích và hệ thống mắt xích liên kết với nhau.

Ưu điểm của nguyên lý vận hành này là giúp quá trình vận chuyển diễn ra ổn định, liên tục, giảm phụ thuộc vào sức người và dễ kiểm soát tốc độ. Trong thực tế, tốc độ nhanh hay chậm của băng tải có thể được điều chỉnh thông qua biến tần hoặc bộ điều khiển để phù hợp với từng loại sản phẩm, từng công đoạn sản xuất và yêu cầu vận hành của nhà máy.

Nhờ khả năng hoạt động liên tục, đồng đều và chính xác, băng tải trở thành giải pháp quan trọng trong việc tối ưu hóa dây chuyền sản xuất, giảm thời gian vận chuyển nội bộ và nâng cao hiệu quả vận hành cho doanh nghiệp.

IV. Băng tải có những loại nào ?

Băng tải được phân loại chủ yếu dựa theo kiểu dáng, thành phần, vật liệu cấu tạo nên nó. Hiện tại trong công nghiệp thì có những loại băng chuyền được sử dụng phổ  biến như sau:

Băng tải cao su

Băng tải cao su được làm từ vật liệu cao su. Nó là một trong những loại phổ biến nhất và được sử dụng rộng rãi trong các ngành công nghiệp khác nhau, như công nghiệp luyện kim, khai thác mỏ, nông nghiệp, đóng gói, vận chuyển hàng hóa và nhiều ứng dụng khác. Có bề mặt được làm bằng chất liệu cao su chịu mài mòn cao có khả năng chịu được áp lực và nhiệt độ cao. Gỉam thiểu tiếng ồn trong quá trình vận chuyển và khả năng chịu được các điều kiện môi trường khắc nghiệt. Băng chuyền cao su có thể lắp được ở nhiều địa hình khác nhau, phù hợp vận chuyển nhiều loại sản phẩm.

Bề mặt cao su giúp chống mài mòn tốt

Băng tải PVC

Băng tải PVC được dùng phổ biến nhất được sử dụng trong các ứng dụng chuyển tải trung nhẹ. Hầu hết các ngành công nghiệp đều sử dụng dòng băng chuyền tải này. Có thể kể đến một số dòng vật liệu chế tạo khung sườn chính: Thép sơn thường, thép sơn tĩnh điện, inox 201, inox 304, hoặc nhôm định hình.

Băng tải PVC ứng dụng chuyển tải trung nhẹ

Xem thêm: https://sukavina.com/bang-tai-pvc/

Băng tải xích

Băng tải xích ( còn gọi là băng tải chuyển động) là một hệ thống vận chuyển công nghiệp. Mặt tải có cấu tạo dạng xích (chất liệu inox hoặc nhựa), được sử dụng chủ yếu vận chuyển các hàng hóa trọng lượng nặng, các sản phẩm cần độ vững chắc. Băng tải xích được sử dụng nhiều trong ngành sản xuất đồ uống, thực phẩm, lắp ráp điện tử, ô tô,...

Băng tải xích vận chuyển các hàng hóa trọng lượng nặng

Băng tải con lăn

Băng tải con lăn (hay còn được gọi là băng chuyền con lăn). Mặt tải gồm nhiều con lăn lối tiếp nhau, chất liệu chế tạo con lăn có thể là nhựa, thép mạ kẽm, inox, cao su. Băng chuyền con lăn có khả năng chịu tải tốt, độ bền cao, được ứng dụng để vận chuyển các sản phẩm có bề mặt phẳng đáy cứng trong nhiều điều kiện môi trường khắc nghiệt, chẳng hạn trong môi trường có hóa chất, ăn mòn và bụi bặm.

Hệ thống băng chuyền con lăn có khả năng chịu tải tốt, độ bền cao

Xem thêm: https://sukavina.com/bang-tai-con-lan/

Băng tải nhiệt

Băng tải nhiệt (băng tải chịu nhiệt) có khả năng chịu nhiệt tốt, được sử dụng để sấy khô các sản phẩm. Chất liệu cấu tạo thường bằng inox. Nó ứng dụng trong mach hàn linh kiện, sấy khô nông sản, thực phẩm.

Băng tải nhiệt được sử dụng rộng rãi trong ngành thực phẩm

Băng tải mini

Giống với tên gọi của nó, băng tải mini có kích thước nhỏ gọn, được dùng chủ yếu trong tế tạo máy. Nó thường là một bộ phận của máy dùng để cấp chi tiết, sản phẩm cho từng công đoạn sản xuất.

Băng tải mini thiết kế theo yêu cầu khách hàng

Băng tải góc cong

Thay vì vận chuyển hàng hóa theo đường thẳng, băng tải góc cong được thiết kế với độ cong đường di chuyển từ 30 đến 180 độ theo mặt phẳng ngang hoặc đứng tùy theo nhu cầu sử dụng thực tế. Mặt băng tải có thể là dạng con lăn, nhựa pvc, tuy nhiên khung băng tải được uốn dạng cong.

Băng tải góc cong Sukavina thiết kế đạt chuẩn

Băng tải xoắn ốc

Thiết kế với dạng xoắn ốc quoanh 1 trục thẳng đứng và có độ nghiêng mặt băng tải nhỏ hơn 10 độ, cho phép vận chuyển vật liệu, hàng hóa theo dòng liên tục từ tầng trên xuống thẳng dưới và ngược lại.

Băng tải xoắn ốc giúp di chuyển sản phẩm liên tục

Băng tải nghiêng

Băng tải nghiêng là hệ thống vận chuyển hàng hóa, chất liệu hoặc sản phẩm từ một địa điểm lên một địa điểm cao hơn thông qua một đường dẫn nghiêng. Hệ thống này thường được sử dụng trong các ngành công nghiệp, như khai thác mỏ, công nghiệp xi măng, sản xuất, nông nghiệp...

Băng tải nghiêng giúp vận chuyển hàng hóa tối ưu nhất

V. Ứng dụng của băng tải

Các băng tải có thể được sử dụng trong nhiều ngành nghề khác nhau để đáp ứng cho các mục đích vận chuyển, đóng gói, chế biến sản phẩm. Dưới đây là các ứng dụng chủ yếu:

• Vận chuyển sản phẩm, và đóng gói trong ngành thực phẩm, chế biến thủy sản nông sản.
• Ứng dụng trong lắp ráp, chế tạo linh kiện trong ngành điện tử.
• Vận chuyển, lắp ráp, sản phẩm trong ngành xe máy, ô tô...
• Đóng gói vận chuyển hàng hóa trong các kho hàng, container, xe hàng,...
• Trong hệ thống phòng sạch, bệnh viện, sân bay,...

Băng tải Sukavina đáp ứng tất cả các yêu cầu vận chuyển khách hàng

VI. Kinh nghiệm lựa chọn băng tải phù hợp

Việc lựa chọn băng tải phù hợp không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu chi phí đầu tư và hiệu quả sử dụng lâu dài. Trong thực tế, không phải loại băng tải nào cũng phù hợp với mọi môi trường sản xuất. Do đó, trước khi lắp đặt, doanh nghiệp cần xác định rõ nhu cầu sử dụng và đặc điểm sản phẩm cần vận chuyển.

1. Dựa vào loại hàng hóa cần vận chuyển

Mỗi loại hàng hóa sẽ phù hợp với một loại băng tải khác nhau. Nếu sản phẩm có đáy phẳng, thùng carton hoặc kiện hàng, băng tải con lăn thường là lựa chọn phù hợp. Nếu cần vận chuyển sản phẩm nhỏ, linh kiện, hàng nhẹ hoặc hàng rời, băng tải PVC hoặc băng tải cao su sẽ được dùng phổ biến hơn. Với hàng hóa nặng, yêu cầu độ ổn định cao, băng tải xích thường là giải pháp thích hợp.

2. Dựa vào tải trọng và kích thước sản phẩm

Tải trọng là yếu tố rất quan trọng khi thiết kế hệ thống băng tải. Nếu chọn sai tải trọng, hệ thống có thể nhanh xuống cấp, rung lắc hoặc không đảm bảo độ bền khi vận hành liên tục. Bên cạnh đó, kích thước sản phẩm cũng ảnh hưởng đến chiều rộng băng tải, khoảng cách con lăn, chiều cao khung và công suất động cơ.

3. Dựa vào môi trường làm việc

Trong môi trường thực phẩm, thủy sản, phòng sạch hoặc nơi có yêu cầu vệ sinh cao, vật liệu chế tạo băng tải thường ưu tiên inox hoặc các vật liệu dễ vệ sinh. Trong môi trường có nhiệt độ cao, cần sử dụng băng tải chịu nhiệt. Nếu làm việc trong môi trường bụi, ẩm hoặc có hóa chất, doanh nghiệp cần chọn vật liệu băng tải và kết cấu khung có khả năng chống ăn mòn tốt.

4. Dựa vào tốc độ và hướng di chuyển

Tùy từng công đoạn sản xuất mà băng tải có thể cần chạy nhanh, chậm, theo đường thẳng, nghiêng, cong hoặc xoắn ốc. Những yếu tố này ảnh hưởng trực tiếp đến kết cấu hệ thống, loại mặt tải, động cơ và phương án điều khiển. Vì vậy, cần xác định rõ quãng đường vận chuyển, độ cao nâng hạ và lưu lượng sản phẩm để chọn đúng loại băng tải.

5. Dựa vào yêu cầu đồng bộ với dây chuyền sản xuất

Nhiều hệ thống băng tải không hoạt động độc lập mà cần kết nối với máy đóng gói, máy dán nhãn, máy kiểm tra, hệ thống lắp ráp hoặc robot tự động. Khi đó, việc thiết kế băng tải cần đảm bảo đồng bộ về tốc độ, kích thước, độ cao và khả năng kết nối tín hiệu điều khiển để toàn bộ dây chuyền vận hành hiệu quả.

Tốt nhất, doanh nghiệp nên lựa chọn đơn vị có kinh nghiệm tư vấn và thiết kế băng tải theo yêu cầu thực tế. Điều này giúp hạn chế phát sinh trong quá trình lắp đặt, đồng thời đảm bảo hệ thống sau khi đưa vào sử dụng đạt hiệu quả cao, bền bỉ và phù hợp với đặc thù sản xuất.

Xem thêm : Gia công băng tải công nghiệp địa chỉ uy tín, chất lượng tại Việt Nam

VII. Khi nào nên thiết kế băng tải theo yêu cầu?

Trong thực tế, nhiều doanh nghiệp không thể sử dụng các mẫu băng tải có sẵn vì mỗi nhà xưởng sẽ có diện tích, quy trình sản xuất, loại hàng hóa và yêu cầu vận hành khác nhau. Khi đó, thiết kế băng tải theo yêu cầu là giải pháp phù hợp để đảm bảo hệ thống hoạt động hiệu quả và đồng bộ với dây chuyền hiện có.

Doanh nghiệp nên lựa chọn thiết kế băng tải theo yêu cầu trong các trường hợp như: cần vận chuyển sản phẩm có kích thước hoặc tải trọng đặc thù; không gian lắp đặt bị giới hạn; hệ thống phải đi theo hướng cong, nghiêng hoặc nhiều tầng; cần kết nối với máy móc sẵn có; hoặc cần đáp ứng các yêu cầu riêng về vật liệu, tốc độ, độ cao, tiêu chuẩn vệ sinh và môi trường làm việc.

So với các mẫu băng tải tiêu chuẩn, băng tải thiết kế theo yêu cầu có ưu điểm là tối ưu hơn về công năng, diện tích sử dụng và độ đồng bộ trong sản xuất. Dù chi phí đầu tư ban đầu có thể cao hơn, nhưng về lâu dài lại giúp doanh nghiệp giảm lỗi vận hành, hạn chế cải tạo nhiều lần và nâng cao hiệu quả sử dụng.

Tại Sukavina, băng tải được thiết kế theo yêu cầu thực tế của từng khách hàng, từ khâu khảo sát, tư vấn giải pháp, lựa chọn vật liệu đến chế tạo và lắp đặt hoàn thiện. Nhờ đó, hệ thống sau khi bàn giao có thể đáp ứng tốt yêu cầu sản xuất và mang lại hiệu quả vận hành ổn định cho doanh nghiệp.

VIII. Lợi ích khi sử dụng băng tải

• Giúp cho quá trình vận chuyển trở nên đơn giản, nhanh chóng, thuận tiện.
• Dễ dàng vận chuyển nhiều loại vật liệu, hàng hóa và sản phẩm.
• Tiết kiệm chi phí về nhân công, máy chở hàng và giảm đáng kể những rủi ro trong sản xuất và tránh được nhiều vấn đề về tai nạn lao động.
• Mang lại nhiều lợi thế về tự động hóa sản xuất cho nhà xưởng, kho bãi.
• Dễ dàng kiểm soát tốc độ và hướng di chuyển của sản phẩm, tránh được những sai số khi vận chuyển.

Lắp đặt hệ thống băng chuyền giúp cho quá trình vận chuyển trở nên đơn giản, nhanh chóng, thuận tiện

IV. Đôi điều về băng tải Sukavina

Băng tải Sukavina chỉ là một trong nhiều đơn vị chuyên ngành băng tải. Điểm khác biệt của băng tải Sukavina là chúng tôi vừa là đơn vị cung cấp phụ kiện và dây băng tải, vừa chuyên thiết kế chế tạo cơ khí các dòng băng tải công nghiệp.

Ví dụ : Băng tải Sukavina vừa cung cấp trực tiếp dây băng tải PVC, vừa thiết kế chế tạo băng tải PVC  nguyên cụm.

Tương tự như vậy với các dòng băng tải khác như băng tải cao su, băng tải nghiêng, băng tải chịu nhiệt, băng tải xích...

Sukavina thiết kế băng tải theo yêu cầu

Với ưu điểm này tạo cho băng tải Sukavina phần nào ưu thế về giá thành chế tạo. Nhưng điểm quan trọng nhất không phải nằm ở giá thành. Sukavina đảm nhận cả 2 mảng kinh doanh chính trong ngành băng tải, nên tự tin đủ khả năng tư vấn kỹ thuật và chia sẻ với các quý khách hàng tất cả các ưu điểm , nhược điểm trong ngành băng tải.

Bài viết này là bài viết tổng hợp về băng tải. Băng tải Sukavina rất hy vọng bài viết ít nhiều mang lại một số kiến thực bổ ích cho bạn đọc về các dòng băng tải.

Sukavina với đội ngũ kỹ thuật nhiều năm kinh nghiệm, từ khâu chọn lọc nguyên liệu cho đến khâu thành phẩm đều được kiểm tra nghiêm ngặt. Vì vậy đến với Sukavina bạn hoàn toàn có thể yên tâm sở hữu những sản phẩm chất lượng nhất.

VIII. Câu hỏi thường gặp về băng tải

1. Băng tải dùng để làm gì?

Băng tải được sử dụng để vận chuyển hàng hóa, nguyên vật liệu hoặc sản phẩm từ vị trí này sang vị trí khác trong dây chuyền sản xuất, kho vận hoặc đóng gói. Giải pháp này giúp giảm nhân công, tiết kiệm thời gian và tăng năng suất vận hành.

2. Có những loại băng tải nào phổ biến hiện nay?

Một số loại băng tải được sử dụng phổ biến hiện nay gồm băng tải PVC, băng tải cao su, băng tải con lăn, băng tải xích, băng tải mini, băng tải nghiêng, băng tải góc cong và băng tải xoắn ốc. Mỗi loại sẽ phù hợp với từng mục đích sử dụng khác nhau.

3. Nên chọn băng tải PVC hay băng tải con lăn?

Băng tải PVC phù hợp với sản phẩm nhỏ, hàng nhẹ, linh kiện hoặc các ứng dụng cần mặt băng liên tục. Trong khi đó, băng tải con lăn phù hợp hơn với thùng hàng, kiện hàng hoặc sản phẩm có đáy phẳng, cứng và yêu cầu chịu tải tốt.

4. Giá băng tải phụ thuộc vào những yếu tố nào?

Giá băng tải phụ thuộc vào nhiều yếu tố như kích thước, chiều dài, chiều rộng, tải trọng, loại mặt băng, vật liệu khung, công suất động cơ, yêu cầu điều khiển và mức độ phức tạp của hệ thống. Với các hệ thống thiết kế theo yêu cầu, chi phí sẽ được tính toán theo thực tế sử dụng.

5. Khi nào nên thiết kế băng tải theo yêu cầu?

Khi doanh nghiệp có yêu cầu riêng về kích thước, tải trọng, hướng di chuyển, môi trường làm việc hoặc cần đồng bộ với dây chuyền máy móc hiện có thì nên lựa chọn thiết kế băng tải theo yêu cầu để đảm bảo hiệu quả vận hành và tiết kiệm chi phí lâu dài.

Nếu doanh nghiệp của bạn đang cần tư vấn giải pháp băng tải phù hợp với sản phẩm, mặt bằng và quy trình sản xuất thực tế, Sukavina sẵn sàng hỗ trợ khảo sát, thiết kế và gia công theo yêu cầu. Chúng tôi cung cấp nhiều dòng băng tải công nghiệp với phương án tối ưu về kỹ thuật, chi phí và hiệu quả sử dụng, phù hợp cho nhà máy, xưởng sản xuất, kho hàng và nhiều lĩnh vực khác.
