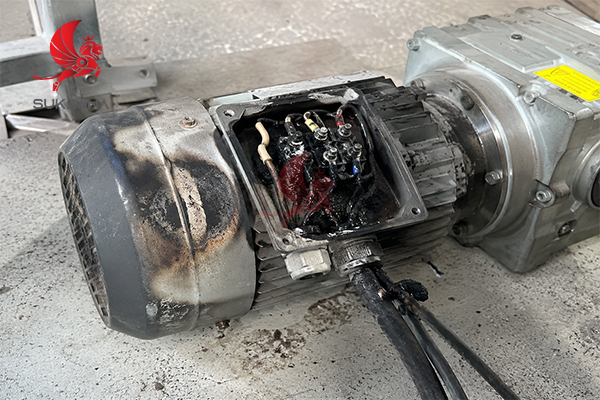

Hơn 10 năm thiết kế hệ thống truyền động, chúng tôi gặp lặp đi lặp lại một tình huống: nhà máy mua băng tải, motor chạy được vài tuần thì nóng bất thường, nhảy CB, thậm chí cháy cuộn dây. Nguyên nhân hiếm khi nằm ở chất lượng motor — mà nằm ở việc không tính đúng công suất truyền động ngay từ đầu.

Chọn motor quá nhỏ: không đủ lực kéo băng tải, motor làm việc quá tải liên tục, cháy motor và hỏng hộp số giảm tốc. Chọn motor quá lớn: hao điện, tăng chi phí đầu tư, băng tải giật khi khởi động. Cả hai đều dẫn đến hệ quả đắt nhất — dừng sản xuất. Nắm vững cách tính công suất motor băng tải là kỹ năng bắt buộc trước khi đặt mua bất kỳ hệ thống nào.

1. Motor băng tải là gì?

Motor băng tải là cụm động cơ điện kết hợp hộp số giảm tốc, tạo ra lực kéo và mô men xoắn để dẫn động rulô chủ động, kéo dây băng cùng vật liệu di chuyển. Trong công nghiệp, phổ biến nhất là motor giảm tốc AC 3 pha (380V) cho nhà máy và motor 1 pha (220V) cho hệ thống nhỏ.

Một cụm truyền động băng tải tiêu chuẩn gồm 3 phần:

• Động cơ điện (motor AC): sinh công suất, tốc độ danh định thường 1450 vòng/phút (4 cực).
• Hộp số giảm tốc: giảm tốc độ xuống đúng tốc độ băng tải, đồng thời khuếch đại mô men xoắn.
• Bộ truyền cuối: nối trực tiếp trục rulô hoặc qua xích/đai, ảnh hưởng đến hiệu suất truyền động tổng.

2. 7 thông số bắt buộc phải có trước khi tính

Muốn áp dụng đúng công thức tính motor, bạn phải thu thập đủ 7 thông số dưới đây. Thiếu bất kỳ thông số nào, kết quả đều chỉ là ước lượng.

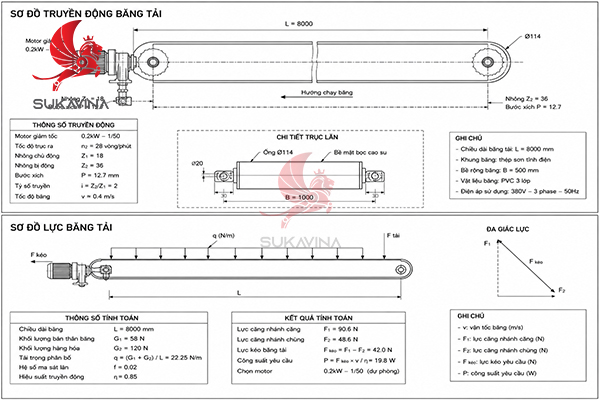

3. Công thức tính công suất motor băng tải

Đây là công thức nền tảng trong mọi tài liệu truyền động (SEW-Eurodrive, ABB, Siemens đều dùng dạng tương đương) và cũng là công thức đội ngũ Sukavina áp dụng hằng ngày:

Giải thích từng biến số

• P (kW): công suất cần thiết tại trục rulô chủ động.
• F (N): tổng lực kéo băng tải, gồm 2 thành phần chính:
    • F₁ — lực thắng ma sát: F₁ = μ × (m_tải + m_băng + m_{con lăn quy đổi}) × g
    • F₂ — lực nâng tải (băng nghiêng): F₂ = m_tải × g × sinα
• v (m/s): tốc độ băng tải. Lưu ý quy đổi: v (m/s) = v (m/phút) / 60.
• η (eta): hiệu suất truyền động tổng. Hộp giảm tốc trục vít η ≈ 0,7–0,8; bánh răng côn/trụ η ≈ 0,85–0,94; cộng thêm tổn hao xích/đai nếu có.
• g: gia tốc trọng trường = 9,81 m/s².
• K: hệ số an toàn 1,2–1,5 (khởi động có tải, chạy 24/7, môi trường khắc nghiệt lấy cao hơn).

Công thức phụ trợ bắt buộc kiểm tra kèm

4. Cách tính công suất motor băng tải từng bước (6 bước)

Đây là quy trình chuẩn 6 bước mà kỹ sư Sukavina áp dụng cho mọi dự án, từ băng tải điện tử tải nhẹ đến băng tải xích tải nặng:

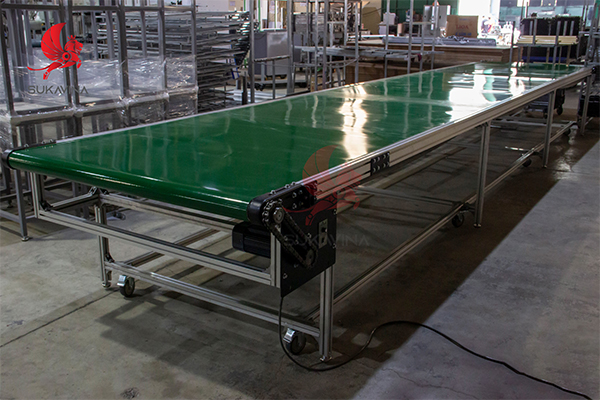

5. Ví dụ thực tế: băng tải PVC dài 8m, tải 80kg, tốc độ 15m/phút

Áp dụng cách tính công suất motor băng tải cho một đề bài rất điển hình mà Sukavina nhận hằng tuần — băng tải PVC cho xưởng đóng gói:

Bước 1 — Khối lượng chuyển động: dây băng PVC 2 lớp ≈ 2,4 kg/m² × (0,4m × 16m) ≈ 15kg; con lăn đỡ quy đổi ≈ 10kg → m = 80 + 15 + 10 = 105 kg.

Bước 2 — Lực kéo: F = 0,3 × 105 × 9,81 ≈ 309 N (băng ngang, không có lực nâng).

Bước 3 — Tốc độ: v = 15/60 = 0,25 m/s.

Bước 4 — Công suất trục: P = (309 × 0,25)/(1000 × 0,85) ≈ 0,091 kW (91W).

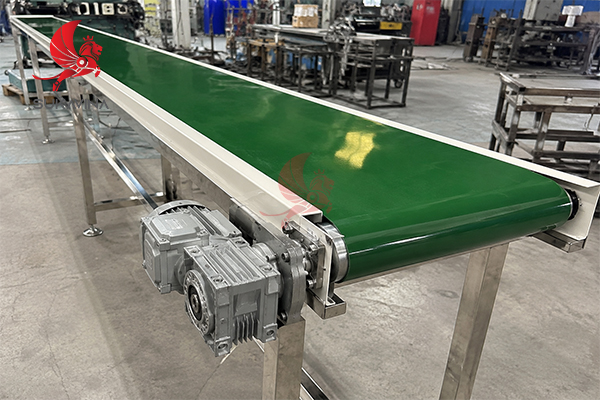

Bước 5 — Nhân hệ số an toàn K = 1,3: P_motor = 0,091 × 1,3 ≈ 0,118 kW → chọn motor giảm tốc chuẩn 0,2 kW (200W), 3 pha 380V.

Bước 6 — Tốc độ rulô: n = 15/(3,1416 × 0,089) ≈ 53,7 vòng/phút → tỉ số truyền i = 1450/53,7 ≈ 27 → chọn hộp số i = 1/30 (tốc độ băng thực tế ≈ 13,5 m/phút, chấp nhận được; nếu cần đúng 15 m/phút thì lắp thêm biến tần). Mô men xoắn T = 9550 × 0,2/48 ≈ 40 Nm — nằm trong giới hạn hộp số.





6. 6 yếu tố ảnh hưởng đến công suất motor băng tải

Cùng một tải trọng băng tải, công suất yêu cầu có thể chênh nhau 2–3 lần tùy các yếu tố sau:

7. 4 sai lầm thường gặp khi tính và chọn motor



8. Cách chọn motor giảm tốc phù hợp từng loại băng tải

Sau khi có kết quả công suất, bước tiếp theo là chọn đúng chủng loại motor và hộp số giảm tốc theo đặc thù từng loại băng tải:

Về loại hộp số: chọn hộp số giảm tốc bánh răng khi ưu tiên hiệu suất và chạy dài hạn; chọn trục vít khi cần tự hãm (băng tải nghiêng, tránh tuột tải khi mất điện) và chấp nhận hiệu suất thấp hơn.

9. Bảng tra nhanh công suất motor băng tải

Bảng tra nhanh dưới đây do Sukavina tổng hợp từ các dự án thực tế, áp dụng cho băng tải PVC nằm ngang, băng trượt trên bàn thép, tốc độ 10–15 m/phút, hộp số bánh răng. Dùng để ước lượng sơ bộ — thiết kế chính thức vẫn phải tính theo công thức:



10. Khi nào nên nhờ kỹ sư tính toán?

Với băng tải PVC ngắn, tải nhẹ, nằm ngang — bạn hoàn toàn có thể tự áp dụng cách tính công suất motor băng tải trong bài này. Tuy nhiên, nên chuyển hồ sơ cho kỹ sư khi gặp một trong các trường hợp:

• ✅ Băng tải nghiêng >10° hoặc có đoạn cong, chuyển hướng, tích hợp nhiều băng nối tiếp.
• ✅ Tải trọng lớn (>300kg), tải va đập, hoặc vật liệu rời (cát, đá, xi măng) cần tính theo lưu lượng tấn/giờ.
• ✅ Yêu cầu điều tốc bằng biến tần, đồng bộ nhiều motor, hoặc khởi động/dừng chính xác theo cảm biến.
• ✅ Môi trường đặc biệt: phòng sạch, chống cháy nổ, nhiệt độ cao, rửa nước thường xuyên.
• ✅ Hệ thống chạy 24/7 — sai số nhỏ trong tính toán sẽ tích lũy thành hỏng hóc lớn.

11. Góc nhìn chuyên gia Sukavina

Ba kinh nghiệm thực chiến chúng tôi luôn nhắc khách hàng:

Thứ nhất, đừng tính công suất theo "tải nặng nhất từng có" rồi lại vận hành ở tải trung bình quanh năm. Hãy tính theo tải làm việc thực và dùng hệ số an toàn để bao phần đột biến — motor sẽ chạy ở vùng hiệu suất tốt nhất.

Thứ hai, với băng tải nghiêng, luôn ưu tiên hộp số có tính tự hãm hoặc lắp phanh. Chúng tôi từng xử lý sự cố tuột ngược tải trên băng nghiêng 18° ở một kho gạo — nguyên nhân chỉ vì đơn vị cũ chọn hộp số bánh răng không tự hãm để "được hiệu suất cao".

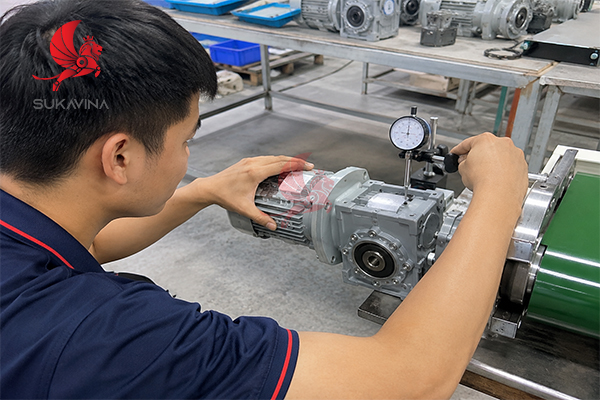

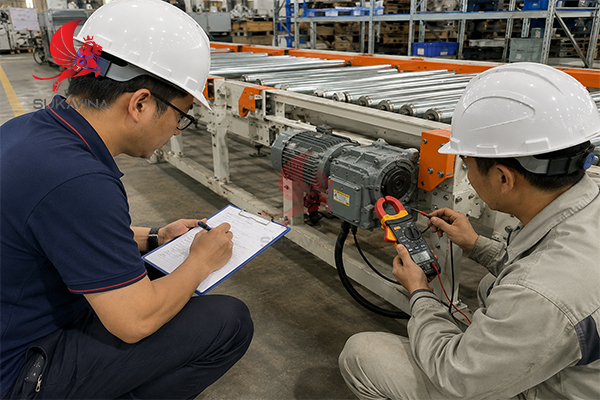

Thứ ba, đo dòng điện motor sau 30 phút chạy đầy tải khi nghiệm thu. Dòng thực tế nằm trong 70–90% dòng định mức là phép tính đã chuẩn. Đây là bước Sukavina thực hiện ở mọi biên bản nghiệm thu, và cũng là cách nhanh nhất để bạn kiểm chứng hệ thống đang có.

12. 3 Case Study thực tế từ dự án Sukavina









13. FAQ — Câu hỏi thường gặp về tính công suất motor băng tải

Nhấn vào từng câu hỏi để xem câu trả lời. (Đánh dấu Schema FAQPage)
