CẤU TẠO BĂNG TẢI BELT GỒM NHỮNG GÌ? PHÂN TÍCH CHI TIẾT TỪNG BỘ PHẬN

Cấu tạo băng tải belt là yếu tố quan trọng quyết định hiệu suất vận hành và độ bền của hệ thống. Việc hiểu rõ từng bộ phận sẽ giúp doanh nghiệp lựa chọn đúng loại băng tải, tối ưu chi phí đầu tư và nâng cao hiệu quả sản xuất.

Cấu tạo băng tải belt gồm những gì?

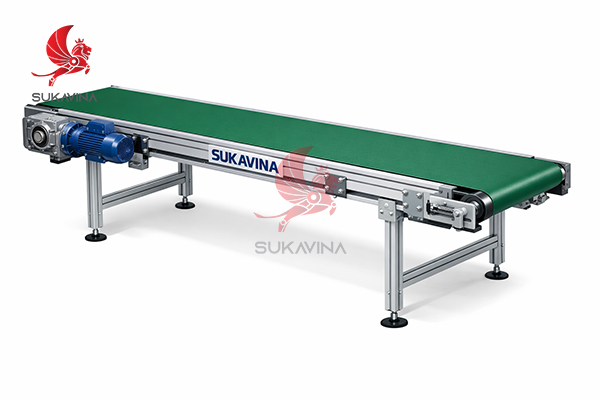

Băng tải belt là hệ thống vận chuyển sử dụng dây đai để di chuyển hàng hóa trong nhà máy. Một hệ thống tiêu chuẩn bao gồm các bộ phận chính như khung băng tải, dây belt, rulo, con lăn, motor và hệ thống điều khiển. Mỗi bộ phận đảm nhận một chức năng riêng nhưng liên kết chặt chẽ với nhau để đảm bảo vận hành liên tục và ổn định.

Để hiểu rõ hơn về nguyên lý hoạt động tổng thể của hệ thống, bạn có thể tham khảo thêm bài viết băng tải belt là gì tại https://sukavina.com/tin-tuc/bang-tai-belt-la-gi-phan-loai-ung-dung-va-tieu-chuan-ky-thuat-chi-tiet.html

Tổng quan hệ thống băng tải belt trong thực tế

Trong môi trường sản xuất hiện đại, băng tải belt không chỉ đơn thuần là thiết bị vận chuyển mà còn là một phần quan trọng trong dây chuyền tự động hóa. Một hệ thống được thiết kế đúng sẽ giúp giảm nhân công, tăng năng suất và đảm bảo tính ổn định lâu dài.

Một hệ thống băng tải hoàn chỉnh thường bao gồm:

• Hệ thống khung chịu lực
• Hệ thống truyền động
• Hệ thống dẫn hướng
• Hệ thống điều khiển

Việc thiết kế đồng bộ ngay từ đầu giúp hạn chế hư hỏng và tối ưu chi phí vận hành về lâu dài.

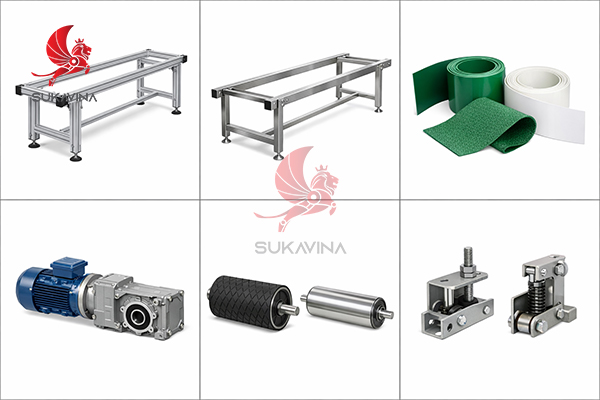

Phân tích chi tiết từng bộ phận trong cấu tạo băng tải belt

Khung băng tải

Khung băng tải là bộ phận chịu lực chính, quyết định độ ổn định của toàn hệ thống. Đây là phần giữ cố định các thành phần như motor, con lăn và dây belt.

Các vật liệu phổ biến dùng làm khung gồm thép sơn tĩnh điện, inox và nhôm định hình. Mỗi loại vật liệu phù hợp với từng môi trường khác nhau. Thép thường được sử dụng cho hệ thống tải nặng, trong khi nhôm định hình phù hợp với các dây chuyền cần linh hoạt và dễ lắp ráp. Inox thường dùng trong ngành thực phẩm hoặc môi trường yêu cầu cao về vệ sinh.

Một khung băng tải chất lượng cần đảm bảo không bị rung lắc trong quá trình vận hành, có độ bền cao và dễ bảo trì.

Dây belt

Dây belt là bộ phận trực tiếp tiếp xúc và vận chuyển hàng hóa. Đây cũng là yếu tố ảnh hưởng lớn nhất đến hiệu suất và tuổi thọ của hệ thống.

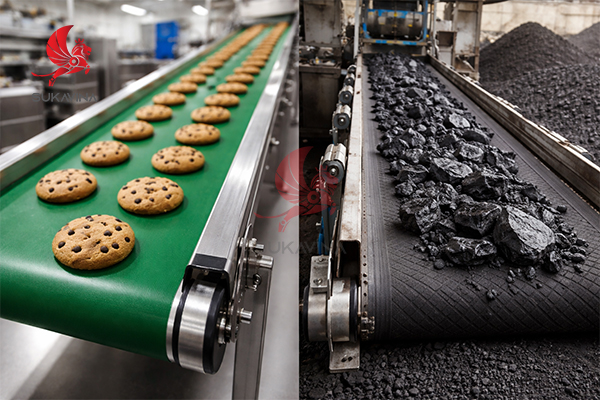

Các loại belt phổ biến hiện nay gồm:

• Belt PVC: sử dụng phổ biến, chi phí thấp
• Belt PU: độ bền cao, phù hợp ngành thực phẩm
• Belt cao su: chịu tải nặng, dùng trong công nghiệp nặng

Việc lựa chọn đúng loại belt phụ thuộc vào môi trường làm việc, tải trọng và tính chất hàng hóa. Nếu chọn sai, belt có thể nhanh bị mài mòn, trơn trượt hoặc không đảm bảo vệ sinh.

Trong thực tế, nhiều doanh nghiệp gặp tình trạng phải thay belt liên tục do không đánh giá đúng điều kiện vận hành ngay từ đầu.

Rulo băng tải

Rulo là bộ phận truyền động chính giúp kéo dây belt chuyển động. Hệ thống rulo thường bao gồm rulo chủ động và rulo bị động.

Rulo chủ động được kết nối với motor để truyền lực, trong khi rulo bị động có nhiệm vụ giữ căng dây belt và hỗ trợ chuyển động.

Nếu rulo không được gia công chính xác hoặc lắp đặt sai, hệ thống có thể gặp các lỗi như lệch dây belt, rung lắc hoặc hao mòn nhanh.

Con lăn

Con lăn đóng vai trò hỗ trợ dây belt di chuyển nhẹ nhàng, giảm ma sát và giúp hệ thống vận hành ổn định hơn.

Trong các hệ thống dài hoặc tải nặng, con lăn giúp phân bổ lực đều, tránh tình trạng võng belt. Ngoài ra, chất lượng con lăn cũng ảnh hưởng trực tiếp đến độ ồn và tuổi thọ của băng tải.

Nhiều hệ thống gặp vấn đề tiếng ồn lớn hoặc hao mòn nhanh do sử dụng con lăn kém chất lượng.

Động cơ và hệ truyền động

Motor là bộ phận cung cấp năng lượng cho toàn bộ hệ thống. Đây được xem là “trái tim” của băng tải belt.

Motor thường được kết hợp với hộp số giảm tốc để điều chỉnh tốc độ phù hợp với từng loại dây chuyền. Việc lựa chọn motor cần dựa trên tải trọng, chiều dài băng tải và tốc độ mong muốn.

Nếu motor quá yếu, hệ thống sẽ không đủ lực kéo. Ngược lại, nếu motor quá lớn sẽ gây lãng phí chi phí và tiêu hao điện năng không cần thiết.

Hệ thống điều khiển

Hệ thống điều khiển giúp vận hành băng tải một cách linh hoạt và chính xác. Bao gồm các thiết bị như biến tần, cảm biến, công tắc và tủ điện điều khiển.

Nhờ hệ thống này, doanh nghiệp có thể điều chỉnh tốc độ, dừng khẩn cấp hoặc tích hợp tự động hóa vào dây chuyền sản xuất.

Đây là yếu tố quan trọng giúp tối ưu năng suất và giảm phụ thuộc vào nhân công.

Mối liên hệ giữa các bộ phận trong hệ thống

Các bộ phận trong băng tải belt không hoạt động độc lập mà phụ thuộc lẫn nhau.

Ví dụ, nếu motor không đủ công suất, dây belt sẽ không thể vận hành đúng tải. Nếu khung không chắc chắn, toàn bộ hệ thống sẽ bị rung lắc. Nếu belt không phù hợp, hệ thống sẽ nhanh hỏng dù các bộ phận khác đạt tiêu chuẩn.

Chính vì vậy, khi thiết kế băng tải cần tính toán tổng thể thay vì tối ưu riêng lẻ từng bộ phận.

Để hiểu rõ hơn về cách hệ thống vận hành đồng bộ, bạn nên tham khảo thêm bài viết nguyên lý hoạt động băng tải tại : Nguyên lý hoạt động của băng tải belt

Kinh nghiệm thực tế khi thiết kế băng tải belt

Trong quá trình triển khai thực tế tại nhiều nhà máy, có một số lỗi phổ biến mà doanh nghiệp thường gặp phải.

Thứ nhất là lựa chọn sai loại dây belt. Điều này dẫn đến tình trạng belt nhanh hỏng, chi phí thay thế cao và ảnh hưởng đến tiến độ sản xuất.

Thứ hai là không tính toán tải trọng dự phòng. Khi hệ thống hoạt động liên tục hoặc tăng tải, các bộ phận nhanh xuống cấp.

Thứ ba là thiết kế không phù hợp với không gian nhà xưởng, gây khó khăn trong vận hành và bảo trì.

Giải pháp là cần khảo sát thực tế, tính toán kỹ tải trọng, lựa chọn vật liệu phù hợp và thiết kế đồng bộ ngay từ đầu.

Tiêu chí đánh giá một hệ thống băng tải chất lượng

Một hệ thống băng tải belt đạt tiêu chuẩn cần đáp ứng các yếu tố sau:

• Vận hành ổn định, không rung lắc
• Độ bền cao, ít hư hỏng
• Dễ bảo trì và thay thế linh kiện
• Phù hợp với môi trường sản xuất

Ngoài ra, chi phí đầu tư và vận hành cũng cần được tối ưu để đảm bảo hiệu quả lâu dài.

Nếu bạn đang quan tâm đến chi phí đầu tư, có thể tham khảo bài viết băng tải belt giá bao nhiêu tại https://sukavina.com để có thêm thông tin chi tiết.

Khi nào cần nâng cấp hoặc thay thế băng tải

Trong quá trình sử dụng, băng tải cần được kiểm tra định kỳ để phát hiện các dấu hiệu xuống cấp.

Một số dấu hiệu cần chú ý gồm:

• Dây belt bị mòn hoặc nứt
• Motor hoạt động không ổn định
• Hệ thống phát ra tiếng ồn lớn
• Khung băng tải bị rung lắc

Việc thay thế hoặc nâng cấp kịp thời sẽ giúp tránh ảnh hưởng đến toàn bộ dây chuyền sản xuất.

Kết luận

Cấu tạo băng tải belt bao gồm nhiều bộ phận liên kết chặt chẽ với nhau để tạo thành một hệ thống vận chuyển hoàn chỉnh. Việc hiểu rõ từng thành phần không chỉ giúp doanh nghiệp lựa chọn đúng thiết bị mà còn tối ưu hiệu quả vận hành và giảm chi phí về lâu dài.

Một hệ thống băng tải tốt không chỉ nằm ở vật liệu hay thiết bị riêng lẻ, mà là sự đồng bộ giữa thiết kế, kỹ thuật và nhu cầu thực tế. Vì vậy, khi đầu tư băng tải, doanh nghiệp nên có sự tư vấn từ đơn vị có kinh nghiệm để đảm bảo hiệu quả tối đa.

Câu hỏi thường gặp về cấu tạo băng tải belt

Cấu tạo băng tải belt gồm những bộ phận nào?

Một hệ thống băng tải belt đầy đủ bao gồm khung băng tải, dây belt, rulo, con lăn, motor và hệ thống điều khiển. Các bộ phận này phối hợp với nhau để đảm bảo vận hành ổn định và liên tục.

Bộ phận nào quan trọng nhất trong băng tải belt?

Dây belt và motor là hai bộ phận quan trọng nhất vì ảnh hưởng trực tiếp đến khả năng vận chuyển và hiệu suất hoạt động của toàn hệ thống.

Có thể thay thế từng bộ phận của băng tải không?

Có thể. Các bộ phận như dây belt, con lăn hay motor đều có thể thay thế riêng lẻ khi bị hư hỏng mà không cần thay toàn bộ hệ thống.

Vì sao băng tải thường bị lệch dây belt?

Nguyên nhân phổ biến là do rulo lắp không cân bằng, khung bị lệch hoặc dây belt không đúng tiêu chuẩn. Việc lắp đặt và căn chỉnh ban đầu rất quan trọng để tránh lỗi này.

Bao lâu nên kiểm tra và bảo trì băng tải?

Thông thường nên kiểm tra định kỳ từ 3–6 tháng để đảm bảo hệ thống hoạt động ổn định và phát hiện sớm các vấn đề kỹ thuật.
