Hệ thống băng tải công nghiệp là gì? Cấu tạo và nguyên lý hoạt động

Hệ thống băng tải công nghiệp là gì?

Hệ thống băng tải công nghiệp là thiết bị chuyên dùng để vận chuyển hàng hóa, nguyên vật liệu trong các dây chuyền sản xuất. Với cơ chế truyền động bằng motor và dây đai (hoặc con lăn), băng tải giúp di chuyển vật liệu một cách nhanh chóng, liên tục, tiết kiệm thời gian và chi phí nhân công.

Băng tải công nghiệp có thể được ứng dụng trong nhiều lĩnh vực khác nhau như: sản xuất thực phẩm, điện tử, cơ khí, đóng gói, kho vận, chế biến gỗ... nhờ vào khả năng tùy biến cao và cấu hình linh hoạt.

Cấu tạo chi tiết của hệ thống băng tải

Để đảm bảo hệ thống hoạt động ổn định, hiệu quả, băng tải công nghiệp thường được cấu thành từ những bộ phận chính sau:

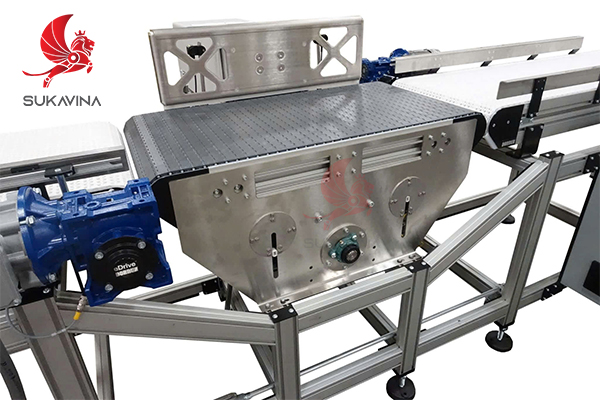

1. Động cơ truyền động (Motor)

Động cơ là “trái tim” của hệ thống băng tải. Nó cung cấp lực truyền động giúp dây đai hoặc con lăn quay, từ đó đẩy hàng hóa di chuyển.

• Loại motor: Thường sử dụng motor điện 1 pha hoặc 3 pha tùy theo quy mô và tải trọng.
• Công suất: Lựa chọn công suất motor dựa trên chiều dài băng tải, tải trọng và tốc độ vận hành yêu cầu.
• Vị trí lắp đặt: Motor có thể được lắp đặt trực tiếp trên trục hoặc thông qua hộp giảm tốc để đảm bảo mô-men xoắn phù hợp.

2. Khung băng tải

Khung là phần chịu lực chính, giúp cố định toàn bộ các bộ phận và nâng đỡ hàng hóa trong quá trình vận hành.

• Vật liệu chế tạo: Thường là thép sơn tĩnh điện, inox, hoặc nhôm định hình – mỗi loại phù hợp với môi trường khác nhau.
• Thiết kế: Khung có thể được chế tạo thẳng, cong, nghiêng… để phù hợp với không gian nhà máy và hướng vận chuyển.

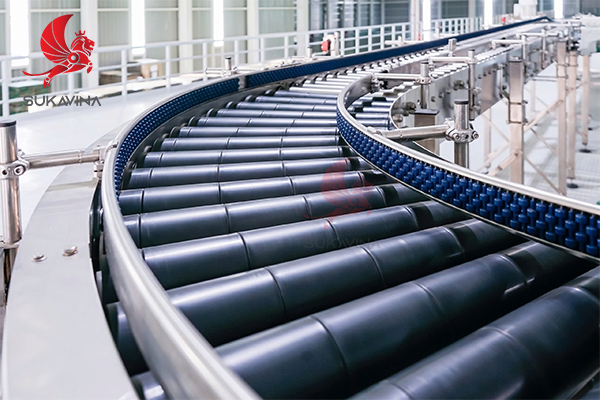

3. Bộ con lăn

Đối với hệ thống băng tải con lăn, đây là thành phần truyền động và hỗ trợ di chuyển hàng hóa.

• Phân loại: Con lăn truyền động bằng motor, con lăn tự do.
• Vật liệu: Thép mạ kẽm, nhựa chịu lực, inox.
• Khoảng cách con lăn: Được tính toán kỹ lưỡng để đảm bảo hàng hóa không bị lọt hoặc lật khi di chuyển.

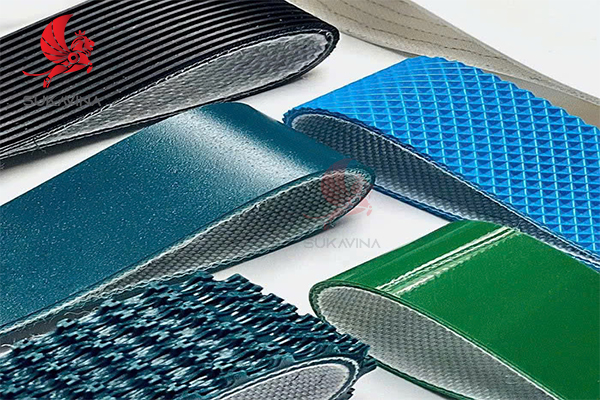

4. Dây đai băng tải

Dây đai (belt) được sử dụng phổ biến trong hệ thống băng tải belt, nơi yêu cầu vận chuyển sản phẩm nhẹ, đều.

• Chất liệu: PVC, PU, cao su, silicone.
• Tính năng: Chống trượt, chống dính, chịu nhiệt, kháng dầu mỡ tùy theo yêu cầu sản xuất.
• Độ rộng và độ dày: Được chọn theo kích thước và trọng lượng hàng hóa.

>>> Những bộ phận cấu tạo nên băng tải PVC

5. Hệ thống dẫn hướng và điều khiển

• Thanh dẫn hướng: Giữ hàng hóa không bị lệch khỏi bề mặt băng tải.
• Hệ điều khiển: Sử dụng biến tần hoặc PLC để điều chỉnh tốc độ, hướng quay, và xử lý tình huống dừng khẩn cấp.

Nguyên lý hoạt động của hệ thống băng tải

Nguyên lý hoạt động của hệ thống băng tải khá đơn giản nhưng mang lại hiệu quả cao:

1. Motor truyền động → tạo lực quay cho trục.
2. Trục truyền động → kéo theo con lăn hoặc dây đai chuyển động liên tục.
3. Vật liệu/hàng hóa được đặt lên băng tải và được di chuyển từ đầu này sang đầu kia.
4. Tốc độ và hướng di chuyển có thể được điều chỉnh tùy ý qua bảng điều khiển hoặc hệ thống tự động.

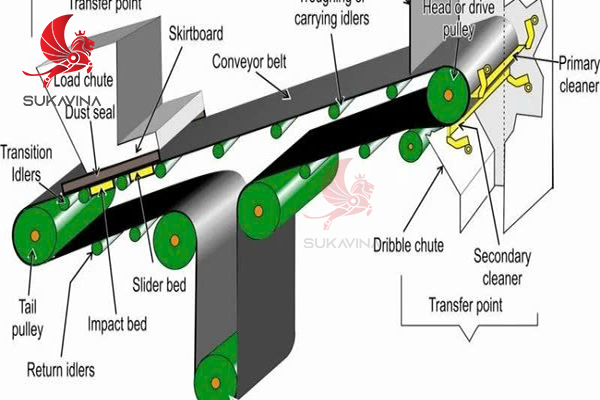

Nguyên lý hoạt động của băng tải công nghiệp

Ứng dụng phổ biến của hệ thống băng tải công nghiệp

Hệ thống băng tải được ứng dụng rộng rãi trong nhiều ngành nghề sản xuất hiện đại:

1. Trong ngành thực phẩm

• Vận chuyển nguyên liệu như bột, hạt, rau củ, thịt cá...
• Ứng dụng băng tải PVC, PU đảm bảo vệ sinh an toàn thực phẩm.

2. Trong ngành điện tử

• Dùng trong dây chuyền lắp ráp linh kiện, bảng mạch điện tử.
• Yêu cầu hệ thống chống tĩnh điện, độ chính xác cao.

3. Trong ngành cơ khí – chế tạo

• Vận chuyển các chi tiết máy, linh kiện nặng.
• Cần băng tải con lăn hoặc băng tải xích chịu lực.

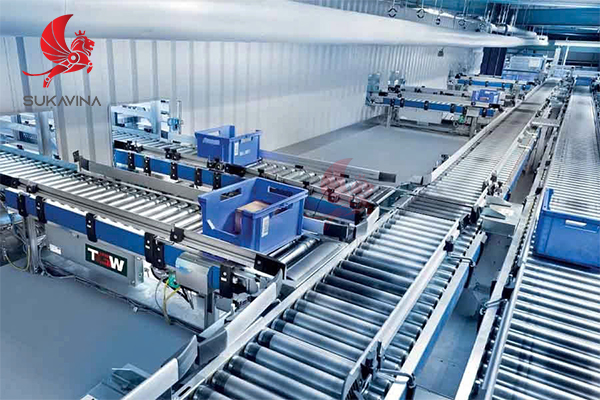

4. Trong kho bãi – logistics

• Ứng dụng để phân loại, đóng gói và chuyển hàng hóa lên xe tải, container.
• Kết hợp với hệ thống cảm biến và máy quét mã vạch để tự động hóa hoàn toàn.

5. Trong ngành sản xuất bao bì – đóng gói

• Tăng tốc độ đóng gói sản phẩm, giảm thời gian chờ và nhân công thao tác.

Lợi ích của hệ thống băng tải công nghiệp

• Tăng năng suất sản xuất: Hệ thống hoạt động liên tục, không bị gián đoạn.
• Tiết kiệm chi phí nhân lực: Thay thế thao tác thủ công bằng tự động hóa.
• An toàn lao động: Giảm nguy cơ tai nạn khi vận chuyển hàng hóa nặng, cồng kềnh.
• Linh hoạt cao: Có thể thiết kế theo không gian nhà máy, dễ tháo lắp và bảo trì.

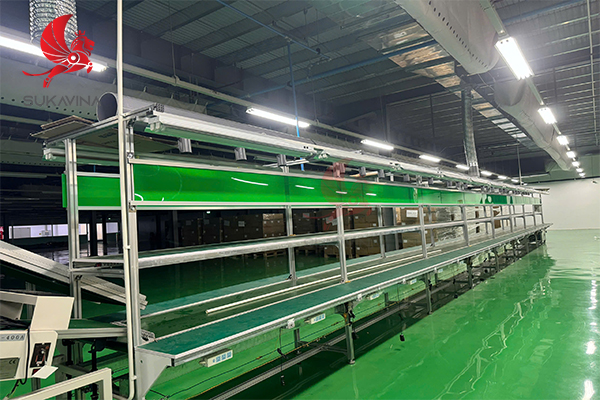

Băng tải PVC được Sukavina lắp đặt trong nhà máy sạn xuất bao bì

Tổng kết

Hệ thống băng tải công nghiệp không chỉ là một thiết bị vận chuyển mà còn đóng vai trò quan trọng trong việc tự động hóa và tối ưu hóa quy trình sản xuất. Với cấu tạo đơn giản nhưng hiệu quả cao, cùng khả năng tùy chỉnh linh hoạt, băng tải ngày càng trở thành giải pháp thiết yếu cho mọi doanh nghiệp sản xuất hiện đại.

Nếu doanh nghiệp của bạn đang cần thiết kế hoặc gia công hệ thống băng tải theo yêu cầu, Sukavina là đơn vị uy tín với nhiều năm kinh nghiệm trong ngành cơ khí chế tạo, sẵn sàng đồng hành cùng doanh nghiệp nâng tầm hiệu quả sản xuất.
