BÀN THAO TÁC ESD LÀ GÌ? TIÊU CHUẨN KỸ THUẬT VÀ CÁCH CHỌN ĐÚNG CHO NHÀ XƯỞNG

Trả lời nhanh — Bàn thao tác ESD là gì?

Bàn thao tác ESD (Electrostatic Discharge) là bàn làm việc chuyên dụng có khả năng triệt tiêu tĩnh điện, bảo vệ linh kiện điện tử khỏi bị phóng điện trong quá trình lắp ráp và kiểm tra. Bàn phải đạt tiêu chuẩn điện trở bề mặt từ 10⁶ đến 10⁹ Ohm và được tiếp địa đúng chuẩn IEC 61340.

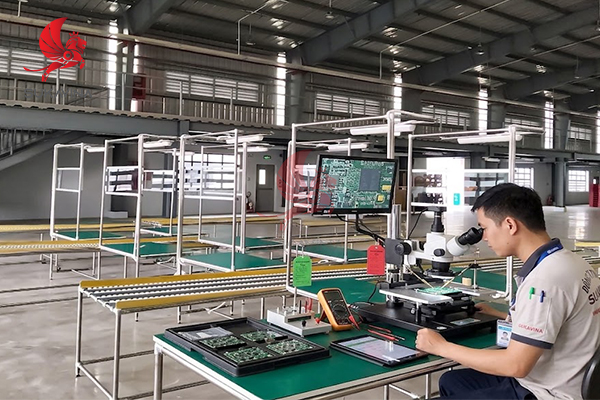

Bàn Thao Tác ESD Là Gì?

ESD là viết tắt của Electrostatic Discharge — tức là phóng tĩnh điện. Đây là hiện tượng điện tích tích tụ trên bề mặt vật thể rồi đột ngột phóng ra khi tiếp xúc với vật dẫn khác. Với con người thì cảm giác chỉ là một cái "chích" nhỏ, nhưng với linh kiện điện tử thì mức phóng điện chỉ vài chục volt cũng đủ gây hư hỏng không thể phục hồi.

Bàn thao tác ESD được thiết kế với bề mặt có khả năng kiểm soát điện tích — không cho tích tụ tĩnh điện, và khi có điện tích xảy ra thì thoát dần theo đường tiếp địa có kiểm soát thay vì phóng đột ngột vào linh kiện. Khác với bàn làm việc thông thường, toàn bộ kết cấu của bàn ESD — từ mặt bàn, khung, đến các phụ kiện đi kèm — đều phải đáp ứng yêu cầu kỹ thuật về điện.

Ví dụ thực tế: tại một xưởng lắp ráp module cảm biến ở Bình Dương, sau khi thay thế toàn bộ bàn thao tác thường bằng bàn thao tác công nghiệp chuẩn ESD, tỷ lệ linh kiện hỏng do lỗi ẩn (latent defect) trong quá trình lắp ráp giảm xuống rõ rệt sau 3 tháng vận hành.

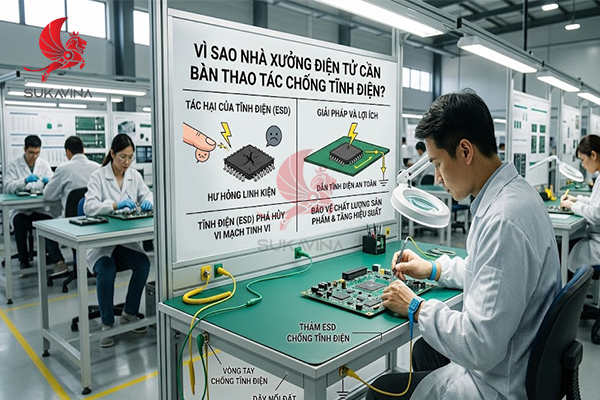

Vì Sao Nhà Xưởng Điện Tử Cần Bàn Thao Tác Chống Tĩnh Điện?

Nhiều người nghĩ ESD chỉ gây hỏng linh kiện ngay lập tức và dễ phát hiện. Thực ra nguy hiểm hơn là dạng hư hỏng ẩn — linh kiện trông vẫn bình thường, qua kiểm tra sơ bộ vẫn đạt, nhưng sau khi lắp vào sản phẩm và đưa ra thị trường thì chết sớm sau vài tháng hoặc vài năm. Đây là kịch bản tệ nhất với bất kỳ doanh nghiệp sản xuất điện tử nào.

Nguyên nhân đến từ thực tế rất đơn giản: khi nhân viên di chuyển, cọ xát quần áo, chạm vào bề mặt bàn thường — điện tích tĩnh tích tụ liên tục mà không ai nhận ra. Một linh kiện MOSFET chịu được không quá 100V tĩnh điện, trong khi cơ thể người bình thường có thể mang điện tích lên đến 15.000V trong điều kiện khô và ít ẩm — điển hình như mùa đông Hà Nội hoặc phòng có điều hòa chạy liên tục.

Bàn thao tác ESD tạo ra môi trường trung tính về điện tích — mọi điện tích phát sinh đều được dẫn xuống đất theo đường có kiểm soát, với tốc độ chậm và an toàn, không đủ để gây hại cho linh kiện nhạy cảm.

Các Tiêu Chuẩn Kỹ Thuật Của Bàn Thao Tác ESD

Một chiếc bàn gọi là "chuẩn ESD" không phải chỉ cần mặt bàn màu xanh lam hay xám là đủ. Có 3 nhóm tiêu chuẩn kỹ thuật bắt buộc phải đáp ứng, dựa trên bộ tiêu chuẩn quốc tế IEC 61340-5-1 (phiên bản được áp dụng rộng rãi nhất hiện nay):

Tiêu Chuẩn Điện Trở Bề Mặt

Đây là tiêu chí quan trọng nhất khi đánh giá bàn ESD. Bề mặt bàn phải có giá trị điện trở nằm trong dải:

Trong thực tế sản xuất điện tử, dải Dissipative (10⁶ – 10⁹ Ohm) là tiêu chuẩn vàng cho bề mặt bàn thao tác. Đây là mức cân bằng giữa tốc độ thoát điện tích đủ nhanh để bảo vệ linh kiện, nhưng đủ chậm để tránh phóng điện đột ngột nguy hiểm cho người vận hành.

Lưu ý quan trọng: giá trị điện trở phải đo được sau khi lắp đặt thực tế tại xưởng, không phải chỉ dựa vào thông số trong catalog của nhà sản xuất. Nhiệt độ, độ ẩm và điều kiện môi trường đều ảnh hưởng đến kết quả đo.

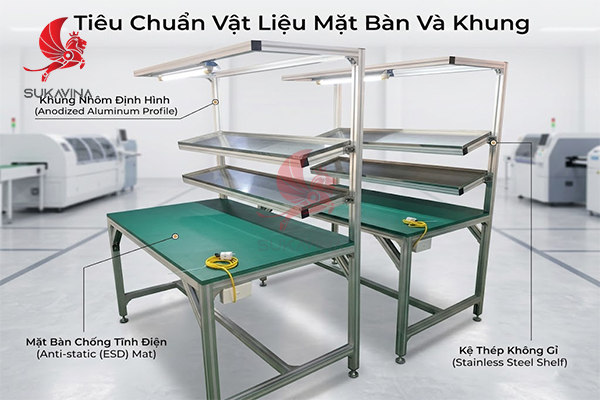

Tiêu Chuẩn Vật Liệu Mặt Bàn Và Khung

Không phải vật liệu nào cũng đạt được dải điện trở yêu cầu. Trên thị trường Việt Nam hiện nay có ba vật liệu mặt bàn ESD phổ biến nhất:

ESD Laminate (HPL)

Phổ biến nhất

Tấm composite nhiều lớp có lớp dẫn điện trung gian. Bền, dễ vệ sinh, chịu hóa chất tốt. Phù hợp hầu hết nhà xưởng điện tử tại Việt Nam.

ESD Rubber Mat

Lót thêm bề mặt

Tấm cao su ESD đặt lên bàn thường để tạm thời biến thành vùng làm việc ESD. Giải pháp linh hoạt và tiết kiệm — nhưng cần kiểm tra điện trở định kỳ.

ESD Phenolic Resin

Ứng dụng nặng

Nhựa phenolic có pha hạt dẫn điện. Cứng, chịu tải cao và chống mài mòn tốt — phù hợp với dây chuyền lắp ráp thiết bị lớn, tần suất cao.

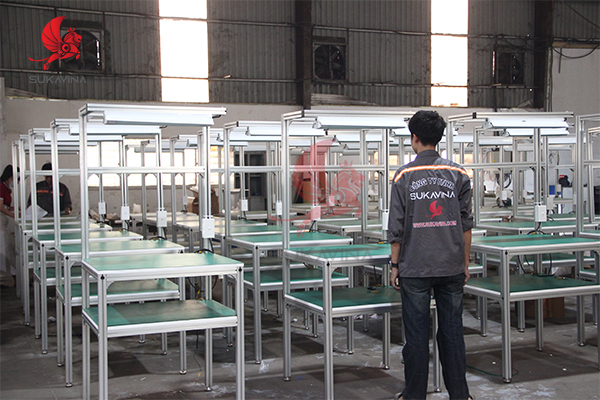

Về khung bàn, bàn thao tác nhôm định hình đang được ưa chuộng trong môi trường ESD vì nhôm là vật liệu dẫn điện tốt, dễ tiếp địa toàn bộ khung, và độ bền cơ học cao. Khung thép sơn tĩnh điện thông thường có thể gây gián đoạn đường tiếp địa nếu lớp sơn không được xử lý đúng tại các điểm kết nối.

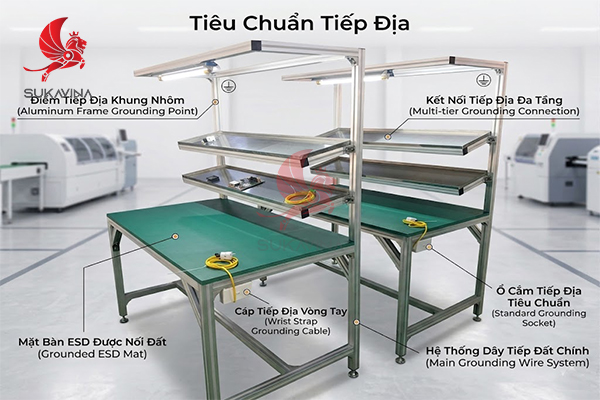

Tiêu Chuẩn Tiếp Địa (Grounding)

Đây là yếu tố thường bị bỏ sót nhất khi lắp đặt bàn ESD. Có mặt bàn chuẩn mà không tiếp địa đúng cách thì toàn bộ đầu tư trở nên vô nghĩa — điện tích tích tụ không có đường thoát, bàn vẫn nguy hiểm như bình thường.

Yêu cầu tiếp địa theo IEC 61340-5-1 bao gồm 3 điểm chính:

• Điện trở từ mặt bàn đến điểm tiếp địa không vượt quá 1 MegaOhm (10⁶ Ohm) — đo bằng điện trở kế ESD chuyên dụng, không phải đồng hồ vạn năng thông thường.
• Dây tiếp địa phải có điện trở bảo vệ 1 MegaOhm nối tiếp — để bảo vệ người vận hành trong trường hợp xảy ra sự cố điện đột ngột trên mặt bàn.
• Điểm tiếp địa phải kết nối với hệ thống tiếp địa chung của nhà xưởng — không được dùng ổ cắm điện thông thường làm điểm tiếp địa thay thế, trừ khi có kiểm tra xác nhận.

Trong thực tế tại các nhà xưởng Hà Nội và TP.HCM, lỗi phổ biến nhất là kết nối dây tiếp địa vào chân nối đất của ổ điện mà không kiểm tra xem đường nối đất của tòa nhà có thực sự được tiếp địa hay không. Đây là sai lầm nghiêm trọng và không thể phát hiện bằng mắt thường.

Mẹo kiểm tra thực tế

Trước khi đưa bàn ESD vào vận hành, luôn thực hiện 3 phép đo: điện trở bề mặt mặt bàn, điện trở từ mặt bàn đến điểm tiếp địa, và điện trở vòng lặp (point-to-point) trên bề mặt. Kết quả đo phải được lưu lại thành hồ sơ kiểm tra để phục vụ kiểm toán ISO hoặc audit khách hàng.

Ứng Dụng Thực Tế Của Bàn ESD Trong Nhà Xưởng

Bàn thao tác ESD không chỉ dùng cho một loại ngành. Dưới đây là những môi trường thực tế tại Việt Nam đang sử dụng bàn ESD:

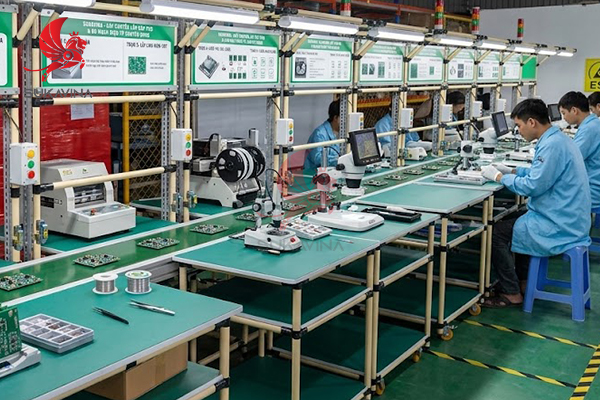

Lắp ráp PCB và bo mạch điện tử

Mọi vị trí hàn tay, kiểm tra IQC, hay rework linh kiện SMD đều cần bàn ESD. Đây là môi trường nhạy cảm nhất vì linh kiện tiếp xúc trực tiếp với tay người vận hành.

Sản xuất linh kiện bán dẫn

Chip, IC, MOSFET, transistor — tất cả đều có ngưỡng ESD rất thấp. Toàn bộ khu vực kiểm tra và đóng gói đều yêu cầu bàn ESD có tiêu chuẩn nghiêm ngặt nhất.

Dây chuyền lắp ráp thiết bị y tế

Thiết bị y tế điện tử yêu cầu cả ESD lẫn cleanroom. Bàn thao tác ESD trong môi trường này còn phải đáp ứng thêm yêu cầu về vệ sinh và không phát sinh hạt bụi.

Khu vực kiểm tra và QC điện tử

Ngay cả khi linh kiện đã lắp ráp xong, công đoạn kiểm tra chức năng vẫn cần bàn ESD để tránh hư hỏng ẩn trong quá trình đo đạc và test.

Cách Lựa Chọn Bàn Thao Tác ESD Phù Hợp Cho Nhà Xưởng

Khi tư vấn cho các doanh nghiệp sản xuất, tôi thường hỏi 4 câu hỏi trước khi đề xuất giải pháp. Bạn cũng có thể tự đánh giá theo cách tương tự:

1. Loại linh kiện bạn xử lý có mức nhạy cảm ESD như thế nào?

Theo bảng phân loại HBM (Human Body Model), linh kiện Class 0 chịu được dưới 250V là nhạy cảm nhất, cần bàn ESD và toàn bộ EPA (ESD Protected Area) nghiêm ngặt. Linh kiện Class 3 chịu được 2000V trở lên — yêu cầu thấp hơn. Nhà cung cấp linh kiện thường ghi rõ thông số này trong datasheet.

2. Tải trọng và kích thước yêu cầu là bao nhiêu?

Bàn ESD cho lắp ráp tay (thủ công) thường cần tải trọng 100–200kg, kích thước 1200–1600mm chiều dài. Bàn ESD cho kiểm tra thiết bị lớn hoặc lắp ráp cụm có thể cần tải trọng 300–500kg và kết cấu khung đặc biệt. Xác định rõ tải trọng thực tế tránh chọn bàn không đủ chịu lực.

3. Có yêu cầu điều chỉnh chiều cao không?

Nếu nhiều nhân viên có chiều cao khác nhau dùng chung bàn, hoặc nếu có ca làm việc đứng lẫn ngồi, hãy chọn bàn ESD có cơ cấu điều chỉnh chiều cao — tay quay hoặc điện. Chiều cao chuẩn thường từ 720–900mm, điều chỉnh trong khoảng 650–1050mm cho các bàn nâng hạ.

4. Hệ thống tiếp địa tại xưởng đã sẵn sàng chưa?

Đây là câu hỏi nhiều doanh nghiệp bỏ qua. Mua bàn ESD tốt nhưng xưởng chưa có hệ thống tiếp địa đạt chuẩn thì không có tác dụng. Cần kiểm tra điện trở tiếp địa của hệ thống điện tòa nhà trước khi lắp đặt — lý tưởng là điện trở tiếp địa dưới 1 Ohm.

Tham khảo thêm

• Xem toàn bộ dòng bàn thao tác công nghiệp — bao gồm các phiên bản ESD và tiêu chuẩn kỹ thuật kèm theo
• Bàn thao tác khung nhôm định hình — giải pháp linh hoạt, dễ tiếp địa, phù hợp môi trường ESD và cleanroom

Kết Luận — Chọn Đúng Từ Đầu Để Không Phải Làm Lại

Bàn thao tác ESD không phải sản phẩm "chọn đại cũng được". Chọn sai vật liệu, không tiếp địa đúng cách, hoặc mua hàng không có chứng nhận kiểm định điện trở — tất cả đều có thể dẫn đến thiệt hại sản phẩm, chi phí rework và mất uy tín với khách hàng quốc tế.

Ngược lại, đầu tư đúng vào bàn ESD chuẩn ngay từ đầu — cùng với hệ thống EPA đầy đủ — là cách doanh nghiệp sản xuất điện tử tại Việt Nam xây dựng được quy trình chất lượng đáng tin cậy, đủ điều kiện để qua audit từ khách hàng Nhật Bản, Hàn Quốc và châu Âu.

Nếu bạn đang tìm một đơn vị làm bàn thao tác ESD chuẩn chỉnh, tôi nghĩ bạn nên chọn những bên có kinh nghiệm thực tế trong nhà xưởng, thay vì chỉ mua theo mẫu có sẵn. Sukavina – chuyên gia công theo yêu cầu nên họ hiểu rõ từng môi trường làm việc cần gì, từ chống tĩnh điện, tải trọng đến bố trí công năng.

Quan trọng nhất vẫn là làm đúng tiêu chuẩn ESD ngay từ đầu để tránh rủi ro sau này. Nếu chưa rõ nên chọn loại nào, bạn có thể liên hệ Sukavina để được tư vấn theo nhu cầu thực tế của xưởng mình.

Câu Hỏi Thường Gặp

Bàn thao tác ESD có khác gì so với bàn thao tác thông thường?

Khác hoàn toàn về vật liệu và kết cấu kỹ thuật. Bàn thao tác thông thường không kiểm soát điện tích tĩnh — bề mặt thường có điện trở trên 10¹¹ Ohm, tích tụ tĩnh điện tự do. Bàn ESD có bề mặt chuyên dụng điện trở 10⁶–10⁹ Ohm và hệ thống tiếp địa tích hợp để dẫn thoát điện tích có kiểm soát.

Tiêu chuẩn IEC 61340 áp dụng như thế nào cho bàn ESD?

IEC 61340-5-1 quy định yêu cầu cho toàn bộ khu vực bảo vệ ESD (EPA), trong đó bề mặt làm việc phải có điện trở từ 10⁶ đến 10⁹ Ohm, điện trở từ bề mặt đến điểm tiếp địa không quá 10⁹ Ohm, và phải được kiểm tra định kỳ ít nhất 6 tháng/lần hoặc sau mỗi lần thay đổi cấu hình.

Có cần dây đeo tay ESD khi đã có bàn ESD không?

Có — bàn ESD và dây đeo tay ESD (wrist strap) là hai lớp bảo vệ độc lập, không thay thế được cho nhau. Bàn ESD bảo vệ linh kiện tiếp xúc trực tiếp với mặt bàn. Dây đeo tay tiếp địa người vận hành để tránh truyền điện tích từ cơ thể sang linh kiện qua tay. Cả hai đều bắt buộc trong EPA nghiêm ngặt.

Bàn ESD có cần bảo trì định kỳ không?

Có. Cần kiểm tra điện trở bề mặt và điện trở tiếp địa ít nhất 6 tháng/lần. Bề mặt ESD Laminate có thể bị suy giảm đặc tính theo thời gian nếu không làm sạch đúng cách hoặc bị trầy xước sâu. Cần lau bằng dung dịch vệ sinh không chứa silicone, không dùng dung môi mạnh làm hỏng lớp dẫn điện.

Chi phí bàn thao tác ESD tại Việt Nam vào khoảng bao nhiêu?

Giá bàn ESD tại thị trường Việt Nam dao động khá rộng: bàn ESD nhập khẩu phổ thông (Đài Loan, Trung Quốc) từ 3–7 triệu đồng/bàn; bàn ESD khung nhôm định hình sản xuất trong nước theo yêu cầu từ 6–15 triệu; bàn ESD cao cấp có điều chỉnh chiều cao và đạt chuẩn kiểm định từ 15–30 triệu trở lên. Chi phí phụ kiện tiếp địa (dây, snap, điểm kết nối) thường tính thêm 5–15% tổng giá trị bàn.
