Băng Tải Điện Tử Chống Tĩnh Điện ESD – Tiêu Chuẩn & Ứng Dụng
Ngày đăng: 11-07-2026
11 Lượt xem
Băng tải điện tử chống tĩnh điện ESD giúp bảo vệ linh kiện điện tử khỏi hiện tượng phóng tĩnh điện, đáp ứng các tiêu chuẩn quốc tế trong dây chuyền SMT, PCBA. Khám phá cấu tạo, nguyên lý hoạt động, tiêu chuẩn ESD và những ứng dụng thực tế giúp doanh nghiệp nâng cao chất lượng sản xuất và giảm tỷ lệ lỗi sản phẩm.
Băng Tải Điện Tử Chống Tĩnh Điện ESD – Tiêu Chuẩn & Ứng Dụng
Sukavina · Chuyên gia ESD Conveyor · Cập nhật 2026
Trả lời nhanh
Băng tải điện tử chống tĩnh điện ESD là hệ thống băng tải được chế tạo từ vật liệu dẫn điện hoặc tiêu tán tĩnh điện, có điện trở bề mặt trong khoảng 10^5 đến 10^9 Ohm, được nối đất liên tục nhằm triệt tiêu tĩnh điện tích tụ trên sản phẩm và băng. Đây là thiết bị bắt buộc trong mọi dây chuyền SMT, PCBA và bán dẫn để ngăn ngừa hỏng hóc linh kiện do phóng tĩnh điện (ESD).
Trong sản xuất điện tử hiện đại, tĩnh điện là kẻ thù vô hình nhưng cực kỳ nguy hiểm. Một xung phóng tĩnh điện (ESD — Electrostatic Discharge) chỉ vài chục volt là đủ gây hỏng vĩnh viễn cấu trúc bán dẫn bên trong IC, MOSFET hay cảm biến — và thiệt hại thường không phát hiện được ngay tức thì mà chỉ biểu hiện dưới dạng lỗi ngẫu nhiên sau khi sản phẩm đã đến tay người dùng cuối.
Theo ước tính của ESD Association (ESDA), thiệt hại do tĩnh điện trong ngành điện tử toàn cầu có thể lên đến hàng chục tỷ USD mỗi năm, trong đó phần lớn phát sinh ngay trong quá trình sản xuất và lắp ráp PCB. Tại Việt Nam, khi các nhà máy FDI ngành điện tử ngày càng mở rộng, yêu cầu kiểm soát ESD theo chuẩn ANSI/ESD S20.20 và IEC 61340-5-1 đã trở thành điều kiện bắt buộc trong hợp đồng với các nhãn hàng quốc tế.

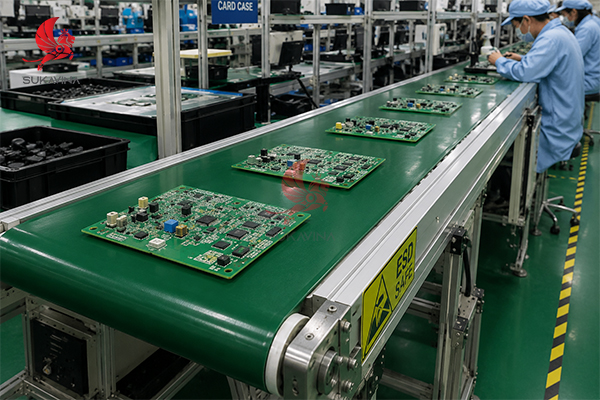

Băng tải điện tử chống tĩnh điện ESD là thiết bị tiếp xúc trực tiếp với linh kiện trong suốt quá trình sản xuất — và cũng là nguồn phát sinh hoặc triệt tiêu tĩnh điện quan trọng nhất trên dây chuyền. Bài viết này phân tích chuyên sâu về tiêu chuẩn kỹ thuật, cấu tạo, ứng dụng và quy trình triển khai chuẩn từ góc nhìn kỹ sư thực tế.
ESD Conveyor Là Gì?
Định nghĩa ngắn gọn (Featured Snippet)
ESD Conveyor (băng tải chống tĩnh điện) là hệ thống băng tải công nghiệp được chế tạo từ vật liệu có khả năng tiêu tán hoặc dẫn tĩnh điện, kết hợp với hệ thống nối đất liên tục, nhằm ngăn ngừa tích tụ và phóng điện đột ngột lên linh kiện điện tử nhạy cảm trong quá trình sản xuất.
Nguyên lý chống tĩnh điện: Thay vì tích tụ điện tích như vật liệu cách điện thông thường, bề mặt băng tải ESD có điện trở bề mặt được kiểm soát chính xác trong khoảng 10^5 đến 10^9 Ohm. Khoảng điện trở này đủ để điện tích thoát dần qua đường nối đất mà không gây xung phóng điện đột ngột — là nguyên nhân chính gây hỏng linh kiện.
Nếu điện trở quá thấp (dưới 10^4 Ohm — dẫn điện tốt), điện tích thoát quá nhanh tạo dòng điện đột biến. Nếu quá cao (trên 10^11 Ohm — cách điện), tĩnh điện tích lũy không thoát được. Khoảng 10^5 đến 10^9 Ohm là vùng "tiêu tán" (dissipative) — cho điện tích thoát từ từ, an toàn và kiểm soát được.
Các loại băng tải ESD phổ biến
| Loại băng tải ESD | Dien tro be mat | Ứng dụng chính | Giá tương đối |
|---|---|---|---|
| Băng PVC ESD | 10^5 – 10^9 Ohm | SMT, lắp ráp PCB, đóng gói | Trung bình |
| Băng PU ESD | 10^6 – 10^8 Ohm | PCBA có yêu cầu cao, phòng sạch | Cao hơn PVC 30–50% |
| Băng ESD khung nhôm | 10^5 – 10^9 Ohm | Điện tử chính xác, bán dẫn | Cao |
| Băng ESD khung inox | 10^5 – 10^8 Ohm | Phòng sạch ISO Class 5–7 | Rất cao |
*Gia tham khao Q1/2026. Dien tro thuc te can do kiem dinh bang thiet bi chuyen dung.
Góc nhìn chuyên gia Sukavina
Sai lầm phổ biến nhất mà Sukavina gặp khi tư vấn: doanh nghiệp mua băng tải "màu đen" hoặc "có chữ ESD" mà không yêu cầu chứng chỉ đo điện trở. Màu đen không đồng nghĩa với ESD — carbon black thêm vào nhựa để tạo màu hoàn toàn khác với carbon fiber dẫn điện kiểm soát được. Luôn yêu cầu kết quả đo điện trở bề mặt có chứng nhận trước khi nghiệm thu.
Tiêu Chuẩn Kỹ Thuật ESD Cho Băng Tải
Các tiêu chuẩn ESD quan trọng (Featured Snippet)
Hai tiêu chuẩn chính áp dụng cho băng tải ESD là ANSI/ESD S20.20 (tiêu chuẩn hệ thống quản lý ESD của Mỹ, được chấp nhận toàn cầu) và IEC 61340-5-1 (tiêu chuẩn quốc tế về bảo vệ thiết bị điện tử khỏi hiện tượng tĩnh điện). Cả hai đều yêu cầu điện trở bề mặt trong khoảng 10^5 đến 10^9 Ohm và nối đất liên tục.
ANSI/ESD S20.20 là tiêu chuẩn quản lý ESD toàn diện nhất hiện nay, được hầu hết các nhà máy điện tử lớn tại Việt Nam (Samsung, LG, Foxconn, Pegatron...) yêu cầu nhà cung cấp tuân thủ. Tiêu chuẩn này quy định toàn bộ chương trình kiểm soát ESD — từ vật liệu, quy trình, nhân sự đến thiết bị đo kiểm.
IEC 61340-5-1 là phiên bản tiêu chuẩn quốc tế tương đương, được chấp nhận rộng rãi tại châu Âu và các thị trường xuất khẩu. Cả hai tiêu chuẩn đều yêu cầu:
| Yêu cầu kỹ thuật | ANSI/ESD S20.20 | IEC 61340-5-1 |
|---|---|---|
| Điện trở bề mặt (Surface Resistance) | 10^5 – 10^9 Ohm | 10^5 – 10^9 Ohm |
| Nối đất (Grounding) | Bắt buộc liên tục | Bắt buộc liên tục |
| Kiểm tra định kỳ | Theo lịch chương trình ESD | Tối thiểu 6 tháng/ lần |
| Vùng bảo vệ (EPA) | Bắt buộc thiết kế EPA | Bắt buộc thiết kế EPA |
| Hồ sơ nghiệm thu | Phải lưu trữ đầy đủ | Phải lưu trữ đầy đủ |
*Theo ANSI/ESD S20.20-2021 va IEC 61340-5-1:2016.
Grounding (nối đất): Hệ thống nối đất phải có điện trở từ băng tải đến cọc tiếp đất dưới 1 Ohm. Dây tiếp đất phải là dây lõi đồng tiết diện tối thiểu 2.5mm², được kẹp chắc vào khung kim loại của băng tải và nối vào thanh đồng tiếp đất chung của EPA.
Wrist Strap: Nhân viên làm việc trong EPA phải đeo vòng tay tiếp đất (wrist strap) có điện trở 1 MOhm trong mạch bảo vệ. Điện trở này quan trọng — quá thấp gây nguy hiểm điện, quá cao làm giảm hiệu quả thoát điện.
góc nhìn chuyên gia Sukavina
Nhiều doanh nghiệp chỉ đo điện trở bề mặt khi nghiệm thu ban đầu rồi không đo lại — đây là lỗi nghiêm trọng. Bề mặt băng ESD có thể mất tính dẫn điện sau 6–12 tháng do bám bụi dầu, mài mòn hoặc tác động hóa chất vệ sinh. Sukavina khuyến nghị đo kiểm định kỳ ít nhất 6 tháng/lần và lập hồ sơ lưu trữ theo yêu cầu của chương trình ESD.
Cấu Tạo & Vật Liệu Băng Tải ESD
Cấu tạo cơ bản của băng tải ESD (Featured Snippet)

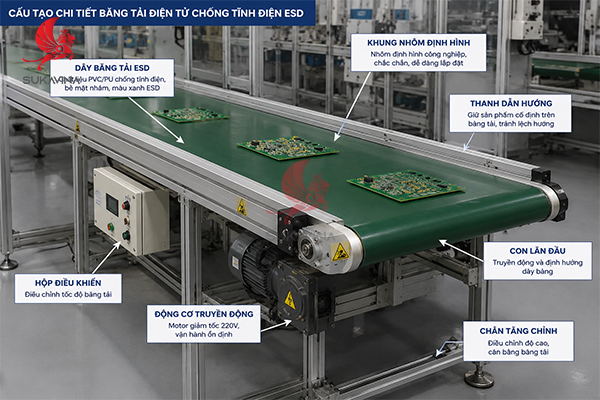

Băng tải điện tử chống tĩnh điện ESD gồm 8 thành phần chính: dây băng ESD (PVC hoặc PU dẫn điện kiểm soát được), khung nhôm định hình hoặc thép sơn tĩnh điện, con lăn dẫn động và bị động, motor giảm tốc, bộ điều khiển tốc độ (biến tần), chân tăng chỉnh cao độ, dây và thanh tiếp địa, và hệ thống nối đất liên tục đến cọc tiếp đất chung.
Khung nhôm định hình và khung thép
Khung nhôm định hình (aluminum extrusion) là lựa chọn phổ biến nhất cho băng tải ESD trong nhà máy điện tử. Ưu điểm vượt trội: nhẹ hơn thép 65%, bề mặt sạch không bong tróc sơn, dễ điều chỉnh và mở rộng mô-đun khi thay đổi layout, và quan trọng nhất — nhôm dẫn điện tốt tạo điều kiện nối đất đồng đều trên toàn khung. Chỉ số anodized (oxy hóa bề mặt) cần được kiểm soát vì lớp oxit nhôm cách điện — vị trí tiếp xúc nối đất phải được làm sạch đến kim loại gốc.
Khung thép sơn tĩnh điện phù hợp với dây chuyền có tải trọng lớn hơn (trên 50kg/mét). Cần lưu ý: lớp sơn tĩnh điện cách điện hoàn toàn — vị trí kẹp dây tiếp đất phải được bóc sơn và kẹp vào kim loại trực tiếp. Sai sót này rất phổ biến và làm mất hoàn toàn hiệu quả nối đất.

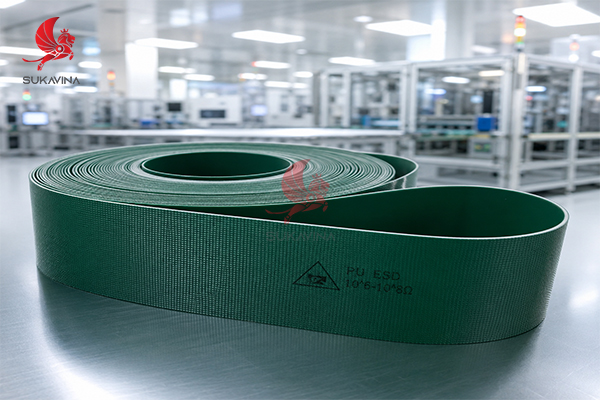

Dây băng PVC ESD và PU ESD
Dây băng PVC ESD: Được sản xuất từ PVC pha trộn sợi carbon hoặc hạt dẫn điện kiểm soát để đạt điện trở trong khoảng 10^5–10^9 Ohm. Ưu điểm: chi phí thấp, bền cơ học tốt, dễ thay thế. Phù hợp cho phần lớn ứng dụng SMT và lắp ráp PCB thông thường. Độ dày thường 2–4mm tùy tải trọng và chiều dài băng.
Dây băng PU ESD: Polyurethane ESD có điện trở bề mặt ổn định hơn PVC theo thời gian, kháng dầu tốt hơn và phù hợp với phòng sạch. Một số dòng PU ESD đạt chứng nhận RoHS và halogen-free — yêu cầu bắt buộc với dây chuyền sản xuất thiết bị y tế và điện tử xuất khẩu châu Âu.
Motor, biến tần và hệ thống tiếp địa
Motor giảm tốc: Công suất phổ biến 60W đến 400W tùy chiều dài và tải. Khuyến nghị motor có vỏ bọc IP54 trở lên để chống bụi trong môi trường SMT. Đối với dây chuyền phòng sạch, motor cần thêm điều kiện không chứa dầu mỡ bay hơi (oil-free).
Bộ điều khiển tốc độ (biến tần): Biến tần cho phép điều chỉnh tốc độ băng từ 0,5 đến 15 m/phút — cần thiết để khớp takt time với từng loại sản phẩm và công đoạn. Biến tần cũng bảo vệ motor khỏi quá tải và cải thiện tuổi thọ cơ học đáng kể so với motor khởi động trực tiếp.

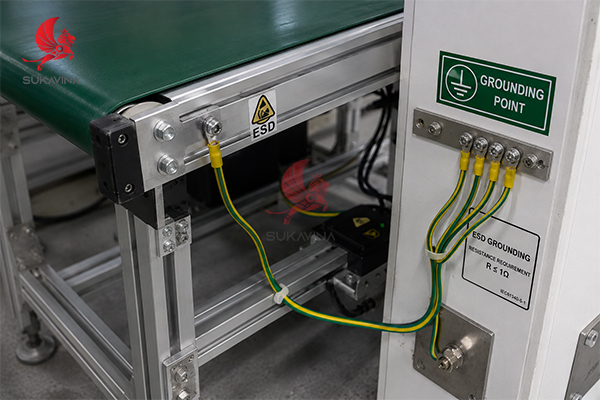

Hệ thống tiếp địa: Thanh tiếp địa đồng được gắn dọc khung băng tải, kết nối tất cả các điểm kim loại về một điểm chung, sau đó nối dây đồng tiết diện tối thiểu 2.5mm² xuống cọc tiếp đất chính. Điện trở toàn mạch từ bề mặt băng đến đất không được vượt quá 10^9 Ohm.
góc nhìn chuyên gia Sukavina
Nhiều nhà thầu lắp đặt nối dây tiếp đất vào vỏ tủ điện mà không nối vào cọc đất chính — kết quả là điện trở mạch đo được rất tốt nhưng thực tế không có con đường thoát điện thực sự. Sukavina luôn yêu cầu đo điện trở từng điểm trên băng tải đến thanh đồng tiếp đất chung và lập hồ sơ đo kiểm trước khi nghiệm thu.
Ứng Dụng Trong Nhà Máy SMT / PCBA
Ứng dụng chính băng tải ESD (Featured Snippet)

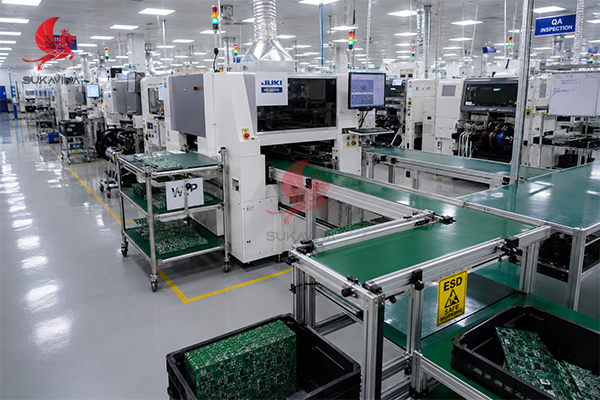

Băng tải ESD được ứng dụng trong toàn bộ dây chuyền SMT và PCBA: từ cấp liệu PCB thô vào máy in kem hàn (SPI), qua máy gắn linh kiện (pick-and-place), lò hàn reflow, kiểm tra AOI, kiểm tra ICT và FCT, lắp ráp tay (manual assembly), kiểm tra thị giác, đến đóng gói thành phẩm. Toàn bộ khu vực EPA đều phải sử dụng băng tải ESD.

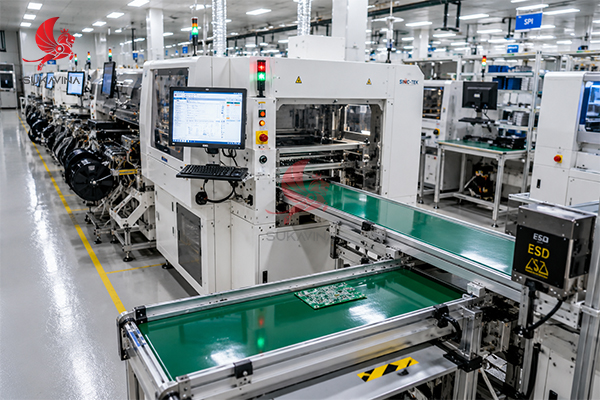

SMT Line (Dây chuyền dán SMT): Đây là ứng dụng quan trọng nhất. PCB trần di chuyển qua toàn bộ công đoạn SMT — từ in kem hàn, kiểm tra kem hàn (SPI), gắn linh kiện tự động đến lò reflow — đều tiếp xúc trực tiếp với băng tải. Bất kỳ xung ESD nào trong giai đoạn này đều có thể gây hỏng linh kiện đã gắn mà không phát hiện được bằng mắt thường.
AOI và ICT: Trạm kiểm tra quang học tự động (AOI) và kiểm tra mạch trong (ICT) yêu cầu PCB dừng chính xác tại vị trí kiểm tra. Băng tải ESD tại đây thường tích hợp cảm biến quang điện và cơ cấu chặn sản phẩm (stopper) để dừng chính xác mà không gây va đập. Hệ thống nối đất tại trạm ICT đặc biệt quan trọng vì thiết bị đo ICT trực tiếp tiếp xúc điện với PCB.
Manual Assembly và Phòng sạch: Tại các trạm lắp ráp tay, công nhân đeo wrist strap kết nối với băng tải ESD tạo thành một hệ thống thoát điện liên tục. Trong phòng sạch ISO Class 5–7, bang PU ESD không sinh bụi và chịu được vệ sinh bằng IPA (isopropanol) là lựa chọn tiêu chuẩn. Tham khảo thêm về tiêu chuẩn ESD áp dụng cho nhà máy điện tử.
Semiconductor (Bán dẫn): Đây là môi trường khắt khe nhất — một số dây chuyền bán dẫn yêu cầu điện trở bề mặt trong khoảng hẹp hơn (10^6 – 10^8 Ohm) và kiểm soát điện trường dưới 10 V/cm. Bang PU ESD đặc biệt với vật liệu xác nhận điện trường thấp được sử dụng trong phân khúc này.
GÓC NHÌN CHUYÊN GIA Sukavina
Sai lầm thường gặp khi thiết kế EPA: chỉ lắp băng tải ESD tại một số trạm "quan trọng" mà để khoảng trống giữa các trạm dùng băng thường. PCB di chuyển qua đoạn băng thường ngay lập tức tích tĩnh điện trở lại — toàn bộ nỗ lực trước đó mất hoàn toàn ý nghĩa. EPA phải là vùng kiểm soát liên tục từ đầu đến cuối dây chuyền, không có khoảng gián đoạn.

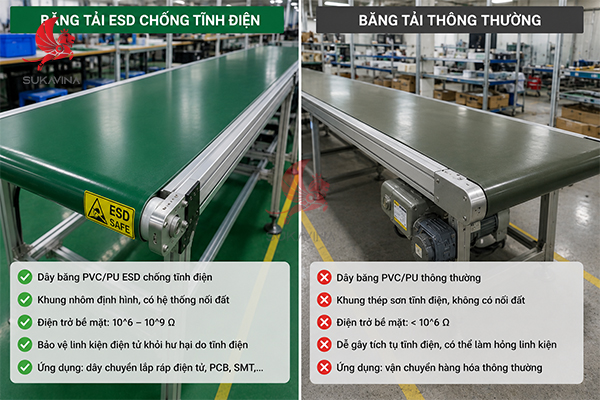

So Sánh Băng Tải ESD Và Băng Tải Thông Thường
| Tiêu chí | Băng tải ESD | Băng tải thường |
|---|---|---|
| Giá thành ban đầu | Cao hơn 25–60% | Thấp hơn |
| Mức chống tĩnh điện | 10^5 – 10^9 Ohm, đạt chuẩn | Không có – tích tĩnh điện |
| Tiêu chuẩn quản lý | ANSI/ESD S20.20, IEC 61340 | Không yêu cầu ESD |
| Độ bền theo thời gian | 3–7 năm (cần kiểm tra định kỳ ) | 3–8 năm (điều kiện phụ thuộc) |
| Chi phí bảo trì | Thêm đo điện trở định kỳ | Bảo trì có khi thông thường |
| Rủi ro linh kiện hỏng | Rất thấp (nếu lắp đúng) | Rất cao trong môi trường SMT |
| Ứng dụng phù hợp | Điện tử, bán dẫn, y tế | Hàng tiêu dùng, cơ khí, thực phẩm |
*So sanh tong hop tu kinh nghiem trien khai thuc te va tieu chuan ky thuat ESD.
Nhận xét: Chi phí ban đầu cao hơn của băng tải ESD thường được bù đắp hoàn toàn chỉ sau 3–6 tháng vận hành trong môi trường SMT — do giảm tỷ lệ lỗi ESD, tiết kiệm chi phí linh kiện hỏng và giảm công rework. Tại nhà máy sản xuất module camera điện thoại tại Hải Phòng mà Sukavina từng tư vấn, tỷ lệ lỗi ESD trên dây chuyền giảm từ 0,8% xuống dưới 0,05% sau khi chuyển toàn bộ từ PVC thường sang PVC ESD đúng chuẩn. Xem thêm thông tin về Các loại băng tải lắp ráp phổ biến trong nhà máy theo nhu cầu cụ thể.
Câu Hỏi Thường Gặp Về Băng Tải Điện Tử Chống Tĩnh Điện ESD
Băng tải điện tử chống tĩnh điện ESD có bắt buộc không?
Bắt buộc đối với mọi dây chuyền có PCB trần hoặc linh kiện điện tử nhạy cảm tiếp xúc trực tiếp với băng tải. Theo tiêu chuẩn ANSI/ESD S20.20 và IEC 61340-5-1, toàn bộ bề mặt trong vùng EPA phải đạt điện trở bề mặt trong khoảng 10^5 đến 10^9 Ohm và được nối đất liên tục. Dây chuyền không tuân thủ sẽ không đạt chứng nhận ESD và có thể vi phạm yêu cầu của khách hàng OEM.
Có nhất thiết phải nối đất băng tải ESD không?
Có — đây là yêu cầu không thể thiếu. Băng tải ESD không nối đất giống như bình chứa đầy điện tích mà không có van thoát. Vật liệu ESD chỉ có khả năng "giữ" và "dẫn" điện tích — nhưng điện tích phải có con đường thoát thực sự xuống đất. Không nối đất đồng nghĩa với không có bảo vệ ESD thực sự, dù băng tải có đắt đến đâu.
Tuổi thọ dây băng ESD là bao lâu?
Tuổi thọ trung bình của dây băng PVC ESD trong điều kiện vận hành 2 ca/ngày, 6 ngày/tuần là 3–5 năm. Dây băng PU ESD bền hơn, đạt 5–7 năm với bảo trì đúng cách. Yếu tố rút ngắn tuổi thọ: chất tẩy rửa không phù hợp, vật liệu mài mòn từ sản phẩm, căng băng quá mức và nhiệt độ môi trường cao. Lưu ý: tuổi thọ cơ học và tuổi thọ ESD có thể khác nhau — băng vẫn chạy tốt nhưng điện trở đã vượt ngưỡng cho phép.
Bao lâu cần kiểm tra điện trở bề mặt một lần?
Tối thiểu 6 tháng/lần theo IEC 61340-5-1, hoặc theo lịch của chương trình ESD doanh nghiệp theo ANSI/ESD S20.20. Nên đo ngay sau khi vệ sinh toàn bộ dây chuyền, sau khi thay băng và sau bất kỳ sự cố nào nghi ngờ liên quan đến ESD. Kết quả đo phải được ghi vào hồ sơ ESD — đây là bằng chứng tuân thủ khi audit khách hàng.
Có thể tự thay dây băng ESD không?
Có thể, nhưng phải đảm bảo hai điều kiện: (1) bang thay thế phải cùng loại vật liệu ESD đã được chứng nhận — không dùng băng thường thay thế dù hết hàng; (2) sau khi thay, bắt buộc đo điện trở bề mặt và mạch nối đất trước khi đưa vào sản xuất. Nhiều sự cố ESD xuất phát từ việc thay băng không đúng loại khi hỏng đột xuất mà không có phụ tùng dự phòng.
Băng tải ESD khác gì băng tải PVC thông thường màu đen?
Màu đen không đồng nghĩa với ESD. PVC đen thông thường có thể có điện trở bề mặt trên 10^12 Ohm — hoàn toàn cách điện và không có tác dụng ESD. Băng tải ESD được tạo màu đen bằng carbon fiber dẫn điện kiểm soát được, hoàn toàn khác với carbon black dùng để tạo màu thẩm mỹ. Cách phân biệt duy nhất tin cậy: đo điện trở bề mặt bằng đồng hồ đo điện trở chuyên dụng ESD.
Băng tải ESD có phù hợp với phòng sạch không?
Có, nhưng cần chọn đúng loại. Bang PU ESD được thiết kế để không sinh bụi (non-particle shedding), chịu được vệ sinh bằng IPA, không chứa hóa chất bay hơi (low VOC) — phù hợp phòng sạch ISO Class 5–8. Khung nhôm anodized hoặc inox bề mặt phẳng không có góc chết là yêu cầu thiết kế bổ sung. Bang PVC ESD thông thường không phù hợp phòng sạch do sinh bụi và khó vệ sinh triệt để.
Chi phí băng tải điện tử chống tĩnh điện ESD khoảng bao nhiêu?
Chi phí dao động rộng tùy loại vật liệu, chiều dài và mức độ tự động hóa: băng tải PVC ESD khung nhôm cơ bản (dài 2m, rộng 400mm) từ 12–20 triệu đồng; dây chuyền SMT đầy đủ 10 trạm từ 120–250 triệu đồng; băng tải PU ESD cho phòng sạch cao hơn 40–60% so với PVC ESD cùng kích thước. Tham khảo chi tiết Băng tải PVC để có báo giá phù hợp.
Tóm tắt nhận biết băng tải ESD thật sự (Featured Snippet)
Băng tải điện tử chống tĩnh điện ESD thật sự phải có 3 yếu tố: (1) điện trở bề mặt đo được trong khoảng 10^5 đến 10^9 Ohm bằng máy đo chuyên dụng; (2) hệ thống nối đất liên tục và có thể kiểm chứng; (3) chứng chỉ xuất xứ vật liệu ESD từ nhà sản xuất. Thiếu bất kỳ yếu tố nào, băng tải không được gọi là ESD dù màu đen hay có nhãn "ESD".
Các Bước Triển Khai Băng Tải ESD Cho Nhà Máy
Quy trình 8 bước dưới đây được xây dựng từ kinh nghiệm triển khai thực tế của Sukavina tại nhiều nhà máy SMT và PCBA tại Việt Nam, đảm bảo hệ thống băng tải điện tử chống tĩnh điện ESD vận hành đúng chuẩn ngay từ lần đầu.
Khảo sát dây chuyền sản xuất
Lập bản đồ dây chuyền: xác định từng công đoạn, linh kiện nào tiếp xúc băng tải, và nguy cơ ESD tại mỗi trạm. Đo độ ẩm và nhiệt độ môi trường — điều kiện khô và lạnh làm tăng nguy cơ ESD đáng kể.
Đánh giá mức độ kiểm soát ESD hiện tại
Đo điện trở bề mặt của băng tải đang sử dụng, kiểm tra hệ thống nối đất hiện có và đánh giá sự tuân thủ so với ANSI/ESD S20.20. Lập báo cáo gap analysis — khoảng cách giữa hiện trạng và tiêu chuẩn cần đạt.
Lựa chọn loại băng tải ESD phù hợp
Dựa trên loại sản phẩm (PCB kích thước, trọng lượng), yêu cầu tốc độ, điều kiện môi trường (phòng thường hay phòng sạch) và tiêu chuẩn khách hàng để chọn giữa PVC ESD, PU ESD, khung nhôm hay inox.
Thiết kế theo Layout nhà máy
Lập bản vẽ 2D/3D toàn tuyến băng tải ESD, bao gồm vị trí tủ điện, đường dây tiếp đất, điểm nối thanh đồng và khoảng cách an toàn với thiết bị liền kề. Đảm bảo không có khoảng gián đoạn trong EPA.
Sản xuất và kiểm tra chất lượng tại xưởng
Gia công tại xưởng theo bản vẽ đã duyệt. Đo điện trở bề mặt từng đoạn băng trước khi xuất xưởng và lập hồ sơ kiểm tra. Test chạy không tải kiểm tra cơ học và điện.
Lắp đặt, căn chỉnh va Nối đất
Lắp đặt theo đúng bản vẽ. Kết nối toàn bộ hệ thống tiếp đất — kiểm tra từng điểm tiếp xúc kim loại trước khi đấu vào thanh đồng chung. Cân chỉnh độ thẳng băng và căng bang đúng thông số.
Đo điện trở bề mặt, nghiệm thu và lập hồ sơ
Đo điện trở bề mặt ít nhất 5 điểm trên mỗi đoạn băng và điện trở mạch nối đất. Lập biên bản nghiệm thu ghi đầy đủ kết quả đo — đây là tài liệu kiểm soát ESD bắt buộc khi audit.
Hướng dẫn bảo hành và bảo trì định kỳ
Đào tạo kỹ thuật viên về vận hành, vệ sinh đúng hóa chất cho bề mặt ESD, căng chỉnh bang định kỳ và đo điện trở theo lịch. Lên kế hoạch bảo trì 3–6 tháng/lần và dự trữ bang ESD phụ tùng để không bị gián đoạn sản xuất khi hỏng đột xuất.
Kết Luận
Băng tải điện tử chống tĩnh điện ESD không phải là trang bị nâng cấp tùy chọn — đây là yêu cầu kỹ thuật bắt buộc cho mọi nhà máy SMT, PCBA và bán dẫn nghiêm túc về chất lượng. Đầu tư đúng từ đầu vào vật liệu, thiết kế nối đất và quy trình kiểm tra định kỳ sẽ mang lại lợi ích vượt trội so với chi phí chênh lệch so với băng tải thông thường.
Điều quan trọng nhất cần ghi nhớ: màu sắc và nhãn không nói lên điều gì — chỉ có kết quả đo điện trở bề mặt và hệ thống nối đất được kiểm chứng mới xác định được một băng tải có thực sự bảo vệ linh kiện khỏi ESD hay không.
Tư vấn lắp đặt băng tải ESD đạt chuẩn cho nhà máy điện tử
Sukavina chuyên thiết kế, sản xuất và lắp đặt băng tải điện tử chống tĩnh điện ESD đạt chuẩn ANSI/ESD S20.20 và IEC 61340-5-1 cho nhà máy SMT, PCBA và bán dẫn trên toàn quốc. Dịch vụ trọn gói: khảo sát thực địa miễn phí, thiết kế 3D, gia công tại xưởng, lắp đặt và đo nghiệm thu kèm hồ sơ ESD đầy đủ.
- Khảo sát và tư vấn kỹ thuật miễn phí
- Đo nghiệm thu điện trở bề mặt kèm hồ sơ ESD
- Vật liệu bang ESD có chứng chỉ xuất xứ rõ ràng
- Bảo hành 18 tháng kết cấu, 12 tháng hệ thống điện
- Lắp đặt toàn quốc, hỗ trợ kỹ thuật sau bàn giao
