Cách Chọn Đường Kính Con Lăn Theo Tải Trọng Hàng Hóa Chính Xác

Nhiều xưởng sản xuất chọn con lăn chỉ dựa vào đường kính có sẵn trên thị trường, mà bỏ qua yếu tố quan trọng nhất: tải trọng hàng hóa thực tế đặt lên hệ thống. Hậu quả là con lăn nhanh biến dạng, trục bị cong, hoặc hàng bị kẹt ngay giữa dây chuyền. Cách chọn đường kính con lăn theo tải trọng hàng hóa không đơn thuần là chọn con lăn to hơn cho chắc, mà là bài toán cân đối giữa trọng lượng, kích thước hàng, số lượng con lăn chịu tải và khoảng cách lắp đặt. Bài viết này sẽ giúp bạn xây dựng cách tiếp cận đúng trước khi quyết định đầu tư hệ thống con lăn hoặc thanh trượt con lăn.

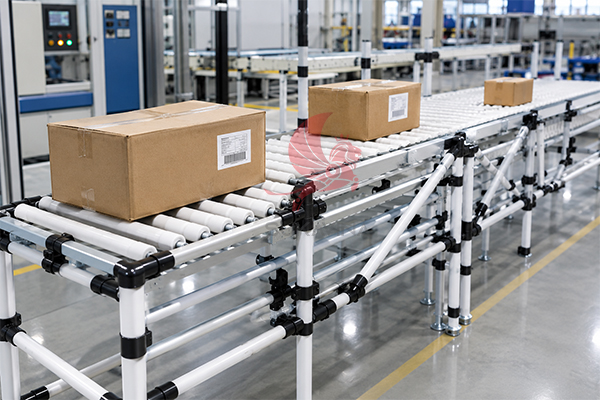

Hệ thống con lăn công nghiệp được lắp đặt trong dây chuyền sản xuất hiện đại

Vì sao cần chọn đường kính con lăn theo tải trọng hàng hóa?

Khi hàng hóa di chuyển qua con lăn, trọng lượng không nằm yên một chỗ mà liên tục thay đổi điểm tiếp xúc. Nếu đường kính con lăn quá nhỏ so với tải trọng con lăn phải gánh, ống con lăn dễ bị võng, trục bị cong theo thời gian, và bề mặt tiếp xúc giảm khả năng lăn êm. Ngược lại, con lăn quá lớn so với nhu cầu thực tế lại làm tăng chi phí và trọng lượng hệ thống không cần thiết.

Mối quan hệ giữa đường kính và khả năng chịu tải không tách rời số lượng con lăn tiếp xúc với hàng tại một thời điểm. Một kiện hàng dài nằm trên nhiều con lăn sẽ phân bổ tải khác hoàn toàn so với một kiện hàng có đáy nhỏ chỉ tì lên 1–2 con lăn.

Tải trọng phân bố và tải trọng tập trung

Tải trọng phân bố đều trên đáy phẳng, rộng giúp giảm áp lực lên từng con lăn. Tải trọng tập trung — ví dụ hàng có chân đế, khung sắt hoặc đáy lồi — dồn toàn bộ lực vào một vài điểm tiếp xúc, đòi hỏi con lăn tại vị trí đó phải có khả năng chịu tải cao hơn mức trung bình.

Ảnh hưởng của kích thước hàng hóa

Kích thước hàng hóa quyết định số con lăn tiếp xúc cùng lúc. Hàng ngắn, đáy nhỏ tiếp xúc ít con lăn hơn hàng dài, đồng nghĩa mỗi con lăn phải chịu tải trọng lớn hơn dù tổng trọng lượng hàng không đổi.

Ảnh hưởng của khoảng cách giữa các con lăn

Khoảng cách giữa các con lăn quá lớn khiến hàng có đáy yếu bị võng giữa hai con lăn, gây ma sát bất thường hoặc kẹt hàng. Khoảng cách hợp lý giúp phân bổ tải trọng đều hơn và giảm áp lực dồn vào từng điểm.

Tải trọng hàng hóa phân bổ không đều lên các con lăn tiếp xúc

5 yếu tố cần xác định trước khi chọn đường kính con lăn

1. Tổng trọng lượng hàng hóa — Đây là điểm khởi đầu, nhưng không phải căn cứ duy nhất. Ví dụ một pallet 500kg và một thùng carton 500kg đặt lên cùng một hệ thống sẽ đòi hỏi cấu hình con lăn hoàn toàn khác nhau vì diện tích tiếp xúc khác biệt.

2. Kích thước và hình dạng hàng hóa — Hàng có đáy phẳng, rộng phân bổ tải đều hơn hàng có đáy gồ ghề hoặc có chân đế. Kích thước đáy quyết định số con lăn tham gia chịu tải cùng lúc.

3. Số lượng con lăn thực tế chịu tải — Không phải toàn bộ con lăn trên thanh trượt con lăn đều mang tải tại một thời điểm. Cần xác định con số thực tế, không phải tổng số con lăn lắp đặt.

4. Khoảng cách giữa các con lăn — Ảnh hưởng trực tiếp đến việc hàng có bị võng, lệch hướng hay kẹt trong quá trình di chuyển hay không.

5. Điều kiện môi trường và tần suất sử dụng — Môi trường ẩm, nhiều bụi, hoặc tần suất vận hành liên tục 24/7 đều là yếu tố cần cân nhắc song song với tải trọng khi chọn vật liệu và cấu tạo con lăn.

Cách tính tải trọng trên từng con lăn

Một sai lầm phổ biến là chia đều tổng trọng lượng cho số con lăn. Ví dụ, một kiện hàng nặng 300kg đặt trên 6 con lăn không có nghĩa mỗi con lăn chịu đúng 300 : 6 = 50kg. Trên thực tế, tải trọng phân bố không đều do trọng tâm hàng hóa, độ phẳng của đáy và độ đồng đều khi lắp đặt con lăn.

Nguyên tắc tính toán thiết kế nên theo hướng thận trọng hơn công thức chia đều đơn thuần:

Hệ số an toàn không nên áp dụng một con số cố định cho mọi trường hợp, mà cần cân nhắc theo:

• Loại hàng hóa (cứng, mềm, dễ vỡ, có chân đế hay không)
• Cách đặt hàng lên hệ thống (thủ công hay bằng thiết bị nâng)
• Tần suất vận hành trong ngày
• Mức độ va đập khi hàng di chuyển qua các điểm nối
• Môi trường làm việc (nhiệt độ, độ ẩm, bụi bẩn)

Các thông số kỹ thuật chính xác về khả năng chịu tải cần dựa trên dữ liệu của từng sản phẩm cụ thể. Khi cần con số áp dụng thực tế cho nhà xưởng, nên trao đổi trực tiếp với đơn vị cung cấp để được tính toán theo đúng điều kiện vận hành.

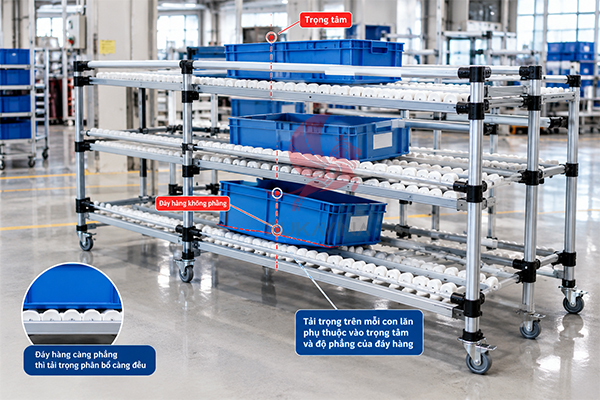

Tải trọng trên mỗi con lăn phụ thuộc vào trọng tâm và độ phẳng của đáy hàng

Đường kính con lăn bao nhiêu là phù hợp?

Không có một con số đường kính "chuẩn" áp dụng cho mọi loại hàng. Việc lựa chọn cần dựa trên đặc điểm tải trọng cụ thể của từng nhóm hàng hóa:

Bảng trên chỉ mang tính định hướng lựa chọn. Thông số tải trọng cụ thể của từng dòng con lăn cần được xác nhận theo dữ liệu kỹ thuật thực tế của nhà cung cấp.

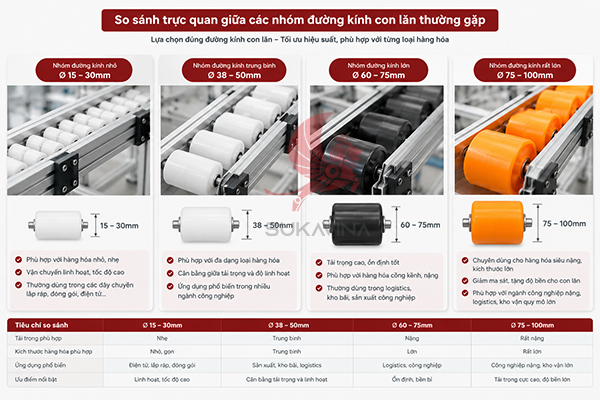

So sánh trực quan giữa các nhóm đường kính con lăn thường gặp

Mối quan hệ giữa đường kính con lăn và khoảng cách con lăn

Đường kính lớn không đồng nghĩa hệ thống luôn hoạt động tốt hơn nếu khoảng cách giữa các con lăn không phù hợp với kích thước đáy hàng. Hàng có đáy dài cần được phân bổ trên đủ số con lăn để tránh võng giữa. Hàng có đáy yếu, mềm hoặc dễ biến dạng cần khoảng cách con lăn nhỏ hơn để tăng số điểm tiếp xúc, giảm áp lực dồn vào từng vị trí.

Nguyên tắc dễ áp dụng: đáy hàng càng nhỏ hoặc tải trọng càng tập trung, khoảng cách con lăn càng cần thu hẹp lại; đáy hàng càng phẳng và rộng, có thể linh hoạt hơn về khoảng cách nhưng vẫn cần đảm bảo số điểm tiếp xúc tối thiểu.

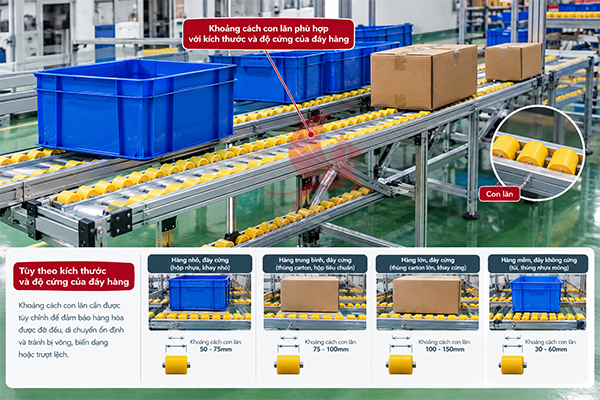

Khoảng cách con lăn cần tương thích với kích thước và độ cứng của đáy hàng

Nên chọn con lăn thép, inox hay nhựa?

Con lăn thép

Phù hợp với tải trọng nặng và môi trường công nghiệp thông thường nhờ khả năng chịu tải và độ bền cơ học cao. Thường xuất hiện trong dây chuyền sản xuất, kho hàng có mật độ vận chuyển lớn.

Con lăn inox

Ưu thế ở khả năng chống ăn mòn, phù hợp môi trường ẩm ướt hoặc cần vệ sinh thường xuyên. Tùy thiết kế, dòng inox có thể đáp ứng các ứng dụng liên quan đến thực phẩm, dược phẩm hoặc khu vực yêu cầu độ sạch cao.

Con lăn nhựa

Trọng lượng nhẹ, chống ăn mòn tốt, phù hợp với các ứng dụng thao tác thủ công, khu vực đóng gói nhẹ nhàng, nơi cần giảm tiếng ồn hoặc tránh trầy xước bề mặt hàng hóa.

Không có loại vật liệu nào tốt nhất cho mọi trường hợp — lựa chọn cần dựa trên tải trọng, môi trường vận hành và đặc tính hàng hóa cụ thể.

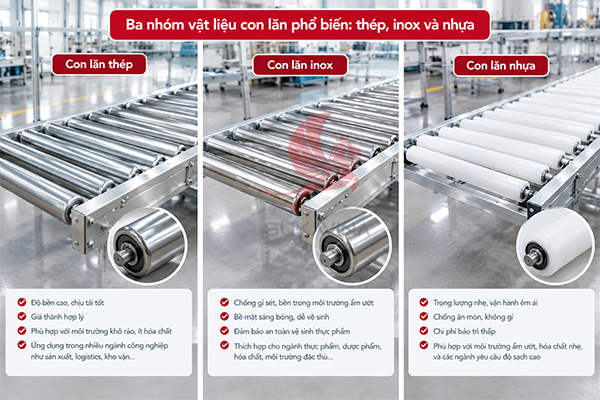

Ba nhóm vật liệu con lăn phổ biến: thép, inox và nhựa

Những sai lầm thường gặp khi chọn đường kính con lăn

1. Chỉ nhìn vào tổng tải trọng — Vấn đề: bỏ qua cách tải phân bổ trên từng con lăn. Hậu quả: con lăn tại điểm chịu tải cao nhất bị quá tải trước thời hạn. Cách khắc phục: tính tải theo số con lăn thực sự tham gia, không chỉ theo tổng khối lượng.

2. Không tính tải trọng phân bố thực tế — Vấn đề: giả định tải chia đều tuyệt đối. Hậu quả: sai lệch giữa thiết kế và vận hành thực tế. Cách khắc phục: xem xét trọng tâm hàng và độ phẳng đáy khi tính toán.

3. Chọn khoảng cách con lăn quá lớn — Vấn đề: giảm số điểm tiếp xúc. Hậu quả: hàng có đáy yếu bị võng, kẹt hoặc lệch hướng. Cách khắc phục: điều chỉnh khoảng cách theo kích thước và độ cứng đáy hàng.

4. Không tính tải trọng động và va đập — Vấn đề: chỉ tính tải tĩnh khi hàng đứng yên. Hậu quả: con lăn xuống cấp nhanh hơn dự kiến khi hàng di chuyển liên tục hoặc có va chạm. Cách khắc phục: cộng thêm hệ số an toàn phù hợp với tần suất và cách vận hành.

5. Chỉ quan tâm đường kính mà bỏ qua trục — Vấn đề: đường kính đạt yêu cầu nhưng trục không đủ cứng vững. Hậu quả: trục bị cong hoặc gãy dưới tải trọng lớn. Cách khắc phục: xem xét đồng thời đường kính, vật liệu trục và cách lắp đặt.

6. Không xét môi trường làm việc — Vấn đề: chọn vật liệu con lăn chỉ dựa trên tải trọng, bỏ qua độ ẩm, bụi bẩn hoặc hóa chất. Hậu quả: con lăn xuống cấp nhanh dù tải trọng nằm trong ngưỡng cho phép. Cách khắc phục: kết hợp yêu cầu tải trọng với điều kiện môi trường thực tế khi chọn vật liệu.

Quy trình 6 bước chọn đường kính con lăn phù hợp

Bước 1: Xác định trọng lượng hàng hóa cần vận chuyển, bao gồm cả trường hợp tải nặng nhất.

Bước 2: Xác định kích thước và đặc điểm đáy hàng — phẳng, có chân đế hay đáy lồi.

Bước 3: Xác định số con lăn thực tế tham gia chịu tải tại thời điểm hàng di chuyển qua.

Bước 4: Tính tải trọng trung bình trên mỗi con lăn theo công thức có hệ số an toàn.

Bước 5: Xác định đường kính, vật liệu, trục và cấu tạo con lăn phù hợp với mức tải đã tính.

Bước 6: Kiểm tra lại hệ số an toàn và điều kiện vận hành thực tế trước khi lắp đặt chính thức.

Ví dụ minh họa: Một xưởng đóng gói cần vận chuyển kiện hàng 250kg, đáy phẳng, tiếp xúc với 5 con lăn cùng lúc trên thanh trượt con lăn. Thay vì chia đều 250 : 5 = 50kg, đội kỹ thuật áp dụng hệ số an toàn dựa trên tần suất vận hành liên tục để chọn cấu hình con lăn có biên độ chịu tải cao hơn mức tính toán cơ bản, tránh quá tải khi có sai lệch nhỏ trong quá trình đặt hàng.

Khi nào nên sử dụng thanh trượt con lăn?

Ngoài hệ thống con lăn cố định trong dây chuyền tự động, thanh trượt con lăn là giải pháp linh hoạt cho nhiều khu vực vận hành bán thủ công như bàn thao tác, bàn cấp liệu, khu vực đóng gói, dây chuyền lắp ráp, kho hàng và khu vực trung chuyển hàng.

Con lăn đơn phù hợp khi chỉ cần một điểm đỡ hoặc dẫn hướng. Cụm con lăn kết hợp nhiều con lăn theo cùng một trục hoặc khung, dùng khi cần đỡ hàng có bề mặt rộng. Thanh trượt con lăn là tổ hợp nhiều con lăn trên một khung dài, phù hợp với các khu vực cần di chuyển hàng liên tục theo một hướng cố định, đặc biệt tại bàn thao tác và khu vực đóng gói.

Thanh trượt con lăn được ứng dụng phổ biến tại khu vực đóng gói và trung chuyển hàng

Sukavina cung cấp thanh trượt con lăn và giải pháp con lăn công nghiệp

Sukavina hỗ trợ tư vấn cấu hình con lăn công nghiệp và thanh trượt con lăn theo nhu cầu vận hành thực tế của từng nhà xưởng. Tùy đặc điểm tải trọng, kích thước hàng và môi trường sử dụng, đội ngũ kỹ thuật có thể tư vấn về đường kính, vật liệu và cấu hình con lăn phù hợp, đồng thời hỗ trợ gia công theo yêu cầu khi cần thiết.

Trước khi lắp đặt, bạn có thể tham khảo thêm cách bảo quản thanh trượt con lăn nhựa công nghiệp để kéo dài tuổi thọ hệ thống, hoặc tìm hiểu đặc điểm của thanh trượt con lăn nhựa nếu đang cân nhắc giữa các loại vật liệu.

FAQ – Câu hỏi thường gặp

Làm thế nào để chọn đường kính con lăn theo tải trọng hàng hóa?

Cần xác định tổng trọng lượng hàng, số con lăn thực tế chịu tải, khoảng cách giữa các con lăn và điều kiện vận hành. Từ đó tính tải trọng trung bình trên mỗi con lăn kèm hệ số an toàn trước khi chọn đường kính và vật liệu phù hợp.

Đường kính con lăn càng lớn có chịu tải càng tốt không?

Không hoàn toàn. Khả năng chịu tải còn phụ thuộc vào vật liệu, trục, khoảng cách lắp đặt và số con lăn tham gia chịu tải. Đường kính lớn mà khoảng cách hoặc trục không phù hợp vẫn có thể gây quá tải cục bộ.

Khoảng cách giữa các con lăn bao nhiêu là phù hợp?

Khoảng cách phù hợp phụ thuộc vào kích thước và độ cứng của đáy hàng. Đáy hàng càng nhỏ hoặc yếu thì khoảng cách con lăn càng cần thu hẹp để tăng số điểm tiếp xúc, tránh võng hoặc kẹt hàng.

Làm sao tính tải trọng trên từng con lăn?

Không nên chia đều tổng tải cho số con lăn. Nguyên tắc tính là lấy tổng tải trọng chia cho số con lăn thực sự tham gia chịu tải, sau đó nhân với hệ số an toàn dựa trên loại hàng, tần suất vận hành và mức độ va đập.

Nên chọn con lăn thép hay nhựa?

Con lăn thép phù hợp với tải trọng nặng và môi trường công nghiệp tiêu chuẩn. Con lăn nhựa phù hợp với tải nhẹ, thao tác thủ công và nơi cần giảm tiếng ồn hoặc tránh trầy xước hàng hóa. Lựa chọn cần dựa trên tải trọng và điều kiện sử dụng cụ thể.

Khi nào nên sử dụng thanh trượt con lăn?

Thanh trượt con lăn phù hợp với bàn thao tác, bàn cấp liệu, khu vực đóng gói, dây chuyền lắp ráp và khu vực trung chuyển hàng — những nơi cần di chuyển hàng liên tục theo một hướng cố định mà không cần hệ thống tự động hoàn toàn.

Có thể đặt thanh trượt con lăn theo kích thước riêng không?

Có. Tùy vào tải trọng, kích thước hàng và không gian lắp đặt thực tế, Sukavina có thể tư vấn và gia công thanh trượt con lăn theo yêu cầu riêng của từng nhà xưởng.
