Gia Công Chi Tiết Máy Theo Bản Vẽ – Dung Sai Cao, Vật Liệu Đa Dạng

Sukavina chuyên nhận gia công chi tiết máy theo bản vẽ kỹ thuật tại Bình Dương — từ linh kiện đơn chiếc đến sản xuất hàng loạt với dung sai từ IT6 đến IT8, kiểm tra CMM và bàn giao kèm báo cáo QC đầy đủ.

Với hệ thống máy phay tiện CNC đa trục, máy EDM cắt dây và đội ngũ kỹ sư có kinh nghiệm đọc hiểu bản vẽ theo tiêu chuẩn ISO và ASME, Sukavina đáp ứng yêu cầu kỹ thuật khắt khe từ các nhà máy FDI, doanh nghiệp cơ khí và đơn vị R&D trong nước.

Bài viết dưới đây trình bày chi tiết năng lực gia công, danh mục chi tiết nhận làm, quy trình sản xuất và hệ thống kiểm tra chất lượng — để kỹ sư và procurement manager có đủ cơ sở lựa chọn đối tác sản xuất phù hợp.

Tầm Quan Trọng Của Độ Chính Xác Trong Sản Xuất

Trong thiết bị công nghiệp, một chi tiết máy không đạt dung sai không chỉ là phế phẩm — mà là nguyên nhân tiềm ẩn của sự cố dây chuyền. Khi bạc lót và trục không khớp đúng độ nối tiếp ISO, ma sát tăng bất thường gây nóng ổ đỡ, và thiết bị có thể hỏng trong vài trăm giờ vận hành thay vì vài nghìn giờ theo thiết kế. Đây là lý do tại sao lựa chọn đơn vị gia công chi tiết máy theo bản vẽ có năng lực kỹ thuật thực sự — không phải chỉ "có máy CNC" — là quyết định chiến lược trong chuỗi cung ứng của bất kỳ nhà máy sản xuất nào.

Vai trò của đơn vị gia công cơ khí chính xác trong chuỗi cung ứng hiện đại đã thay đổi đáng kể: từ "nhà cung cấp gia công thuần túy" sang "đối tác kỹ thuật" có khả năng đọc hiểu và phân tích bản vẽ, phát hiện điểm chưa tối ưu cho sản xuất (DFM), tư vấn vật liệu và đảm bảo truy xuất chất lượng theo từng lô hàng. Doanh nghiệp cần đối tác như vậy — không chỉ cần một xưởng nhận file và trả sản phẩm.

Gia Công Chi Tiết Máy Theo Bản Vẽ Là Gì?

Gia công chi tiết máy theo bản vẽ là quá trình sản xuất linh kiện cơ khí từ phôi nguyên liệu dựa hoàn toàn trên bản vẽ kỹ thuật do khách hàng cung cấp — không sử dụng mẫu thiết kế sẵn. Toàn bộ kích thước, dung sai, yêu cầu bề mặt và vật liệu đều được xác định trong bản vẽ, và đơn vị gia công có trách nhiệm tái tạo chính xác từng thông số đó trên sản phẩm thực tế.

Đây là hình thức dịch vụ đặc thù so với mua linh kiện catalog tiêu chuẩn: khách hàng có toàn quyền kiểm soát thiết kế, vật liệu và thông số kỹ thuật — nhưng đổi lại cần một đơn vị sản xuất đủ năng lực thực thi đúng yêu cầu. Sukavina tiếp nhận đầy đủ các định dạng bản vẽ phổ biến trong ngành công nghiệp:

Yếu tố quyết định khả năng sản xuất đúng thông số không phải là định dạng file — mà là năng lực đọc hiểu bản vẽ kỹ thuật của đội ngũ kỹ sư, bao gồm: nhận diện ký hiệu dung sai GD&T, yêu cầu bề mặt Ra/Rz, thứ tự ưu tiên chuẩn (datum hierarchy) và các ghi chú đặc biệt về nhiệt luyện, mạ phủ hay xử lý bề mặt.

Các Loại Chi Tiết Sukavina Nhận Gia Công

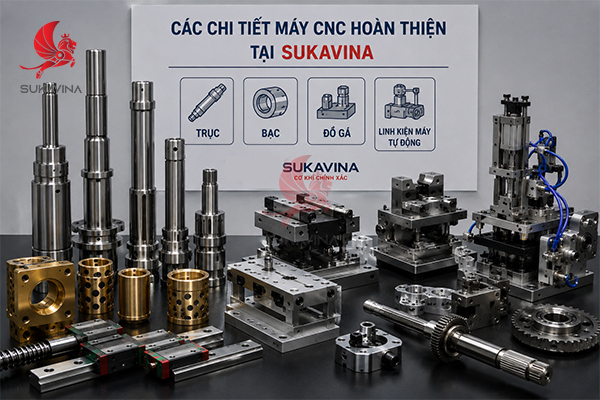

Danh mục gia công chi tiết máy theo bản vẽ tại Sukavina bao phủ phần lớn các loại chi tiết cơ khí chính xác phổ biến trong công nghiệp sản xuất, tự động hóa và thiết bị đặc chủng:

Trục, Bạc, Chốt Và Bulon Đặc Biệt

Đây là nhóm chi tiết cơ bản nhưng đòi hỏi dung sai kích thước và độ tròn chặt chẽ nhất. Trục truyền động cần dung sai đường kính h6 hoặc k6 (theo ISO) để lắp vào vòng trong ổ lăn đúng độ căng. Bạc lót cần dung sai lỗ H7 hoặc H6 và yêu cầu độ nhám bề mặt Ra ≤ 0.8µm tại vùng tiếp xúc. Bulon đặc biệt có thể yêu cầu ren phi tiêu chuẩn (ren trái, bước khác chuẩn), vật liệu đặc chủng hoặc xử lý nhiệt tôi cứng sau gia công.

Bánh Răng, Pulley, Cam Và Đồ Gá

Bánh răng gia công theo tiêu chuẩn DIN hoặc AGMA yêu cầu profile răng chính xác — thường phải dùng máy phay bánh răng CNC chuyên dụng hoặc máy phay 4/5 trục với chu trình gia công đặc biệt. Pulley và cam đòi hỏi độ đồng tâm cao và profile bề mặt chính xác. Đồ gá (fixture, jig) là sản phẩm gia công CNC thường xuyên nhất — yêu cầu kích thước vị trí lỗ chính xác cao để đảm bảo sản phẩm được định vị đúng trong quá trình sản xuất.

Chi Tiết Đúc Gia Công Lại

Phôi đúc (gang xám, nhôm đúc áp lực, thép đúc) thường có dung sai rộng ±0.5–±2mm và bề mặt thô — cần gia công CNC để đạt kích thước lắp ghép chính xác và độ nhám bề mặt yêu cầu. Gia công lại chi tiết đúc đòi hỏi kỹ sư phải xác định chuẩn gá trên phôi đúc thô, vốn không có mặt phẳng chuẩn chính xác như phôi cán — đây là kỹ năng quan trọng phân biệt xưởng có kinh nghiệm và xưởng mới vào nghề.

Linh Kiện Máy Tự Động Và Thiết Bị Đặc Chủng

Nhóm chi tiết cho dây chuyền tự động hóa, robot công nghiệp và thiết bị chuyên dụng thường có hình dạng phức tạp nhất và yêu cầu dung sai vị trí (positional tolerance) theo GD&T chặt chẽ nhất. Đây là phân khúc đòi hỏi máy 4–5 trục và kỹ năng lập trình CAM cao — cũng là phân khúc có giá trị gia tăng cao nhất trong gia công chi tiết máy theo bản vẽ.

Đọc Và Phân Tích Bản Vẽ Kỹ Thuật

Phần lớn sự cố chất lượng trong gia công chi tiết máy theo bản vẽ không đến từ máy móc kém — mà đến từ việc đọc sai hoặc bỏ sót yêu cầu kỹ thuật trong bản vẽ. Đây là lý do tại sao Sukavina có đội ngũ kỹ sư được đào tạo đọc bản vẽ theo cả tiêu chuẩn ISO (châu Âu, Nhật Bản) và ASME Y14.5 (Mỹ), bao gồm các yếu tố sau:

Ký Hiệu Dung Sai IT Grade — IT6, IT7, IT8

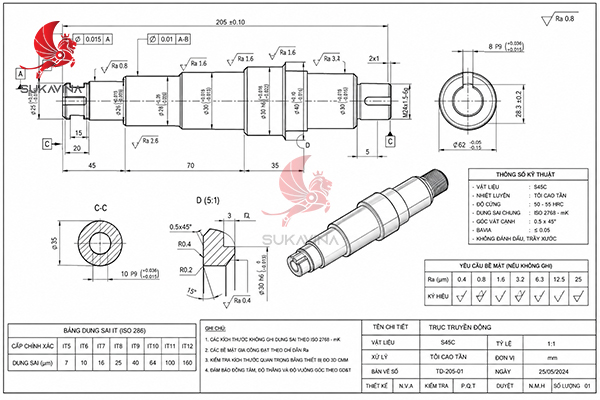

Hệ thống dung sai ISO phân cấp từ IT1 (chính xác nhất) đến IT18 (thô nhất). Trong gia công cơ khí công nghiệp, các cấp IT6–IT8 là phổ biến nhất:

Độ Nhám Bề Mặt Ra Và Rz

Ra (độ nhám trung bình số học) và Rz (độ nhám chiều cao trung bình 10 điểm) là hai thông số bề mặt quan trọng nhất. Ra 3.2 µm là kết quả phay tiêu chuẩn, Ra 1.6 µm yêu cầu finishing pass, Ra 0.8 µm cần mài hoặc doa tinh, Ra 0.4 µm trở xuống yêu cầu đánh bóng. Mỗi cấp độ nhám thấp hơn đồng nghĩa với tăng thời gian gia công và chi phí tương ứng — vì vậy bản vẽ chỉ nên ghi yêu cầu Ra thấp tại các bề mặt thực sự cần (bề mặt tiếp xúc, mặt bít kín), không nên áp dụng đồng đều cho toàn chi tiết.

GD&T Và Các Yêu Cầu Hình Học Đặc Biệt

GD&T (Geometric Dimensioning and Tolerancing) là hệ thống ký hiệu kiểm soát hình dạng và vị trí tương quan giữa các bề mặt, bao gồm: độ phẳng (flatness), độ tròn (roundness/circularity), độ trụ (cylindricity), độ song song (parallelism), độ vuông góc (perpendicularity), vị trí lỗ (position), độ đồng tâm (concentricity) và độ đối xứng (symmetry). Kỹ sư Sukavina đọc và thực thi đầy đủ các ký hiệu GD&T này, không bỏ qua hay diễn giải sai — đây là năng lực phân biệt xưởng gia công cơ khí chính xác thực sự với xưởng chỉ gia công theo kích thước.

Vật Liệu Gia Công Phổ Biến Và Cách Lựa Chọn

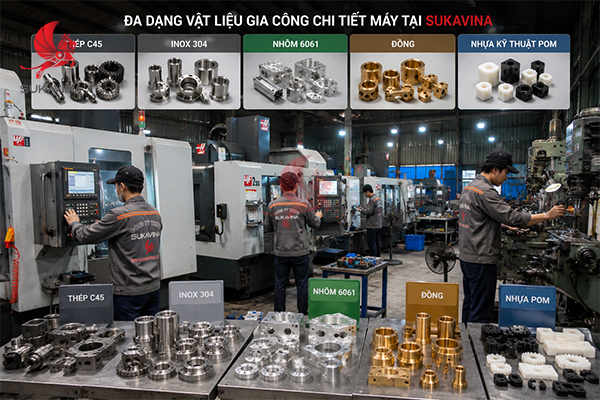

Vật liệu không chỉ ảnh hưởng đến chi phí và tính năng sản phẩm — mà còn quyết định trực tiếp đến thông số gia công, tuổi thọ dao cắt và chất lượng bề mặt cuối. Dưới đây là phân tích từng vật liệu phổ biến trong gia công chi tiết máy theo bản vẽ:

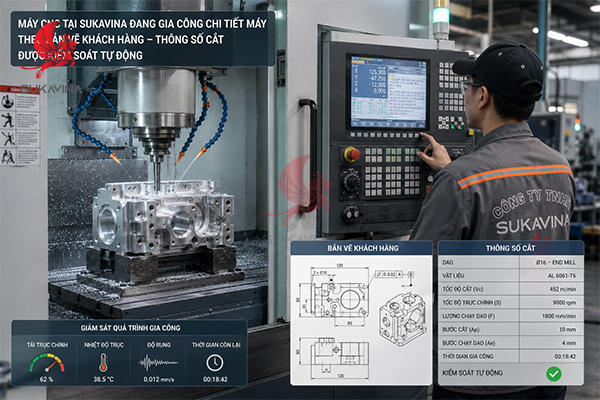

Quy Trình Gia Công CNC Tại Sukavina

Quy trình gia công chi tiết máy theo bản vẽ tại Sukavina được chuẩn hóa 7 bước — mỗi bước có đầu ra (output) rõ ràng và người phụ trách xác định, tránh thông tin bị mất hoặc sai lệch giữa các giai đoạn:

Kiểm Tra Kích Thước Bằng Máy CMM

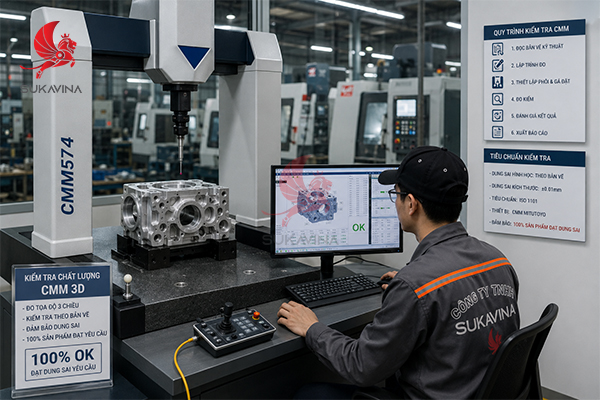

CMM (Coordinate Measuring Machine — máy đo tọa độ 3 chiều) là thiết bị đo kiểm chính xác nhất hiện có cho chi tiết cơ khí phức tạp. Thay vì đo từng kích thước riêng lẻ bằng thước kẹp hay micromet, CMM sử dụng đầu dò ruby tiếp xúc bề mặt chi tiết tại hàng trăm điểm tọa độ, từ đó tính toán các kích thước, dung sai vị trí và các thông số GD&T theo đúng chuẩn thiết kế.

Tại Sukavina, CMM inspection được áp dụng cho:

• Chi tiết có yêu cầu positional tolerance theo GD&T (dung sai vị trí lỗ, độ đồng tâm, độ vuông góc)
• Sản phẩm cần First Article Inspection (FAI) report theo PPAP cho khách hàng ngành ô tô
• Chi tiết phức tạp nhiều mặt có quan hệ kích thước tương quan giữa các bề mặt
• Đơn hàng yêu cầu CMM report đầy đủ kèm giá trị đo thực tế và dung sai theo bản vẽ

Ngoài CMM, Sukavina sử dụng đầy đủ thiết bị đo thông thường được hiệu chuẩn định kỳ: thước kẹp điện tử 0.01mm, micromet ngoài và trong, đồng hồ so, caliper đo sâu, block gauge, pin gauge và ring gauge — đảm bảo độ tin cậy của dữ liệu đo trong báo cáo QC.

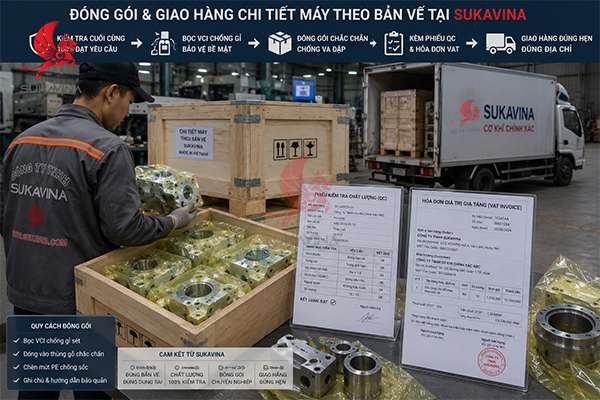

Thời Gian Sản Xuất Và Năng Lực Nhà Máy

Thời gian sản xuất thực tế phụ thuộc vào độ phức tạp chi tiết, vật liệu, số lượng và tải sản xuất hiện tại. Dưới đây là thông số tham khảo tại Sukavina:

Đặc điểm đáng chú ý: Sukavina nhận gia công số lượng nhỏ từ 1–10 chi tiết — phù hợp với kỹ sư R&D cần mẫu thử nhanh, doanh nghiệp thay thế linh kiện đơn chiếc hoặc đơn hàng đặc chủng không cần dự trữ tồn kho. Không áp đặt MOQ (minimum order quantity) cứng nhắc là lợi thế quan trọng của xưởng gia công trực tiếp so với nhà phân phối.
