Thiết Kế Xe Đẩy Linh Kiện Cho Nhà Máy Điện Tử – Giải Pháp Tối Ưu

Trong dây chuyền SMT và lắp ráp điện tử hiện đại, linh kiện di chuyển liên tục — từ kho nguyên liệu đến staging area, từ staging area đến máy pick & place, từ đầu ra lò reflow đến trạm kiểm tra AOI. Mỗi điểm chuyển giao là cơ hội để thất thoát, nhầm lẫn hoặc chậm trễ xảy ra. Thực tế tại nhiều nhà máy điện tử Việt Nam, xe đẩy tiêu chuẩn mua ngoài thị trường thường không phù hợp với kích thước reel đặc thù, không đáp ứng yêu cầu ESD, không tích hợp hệ thống quản lý linh kiện và không phù hợp với lối đi hẹp của nhà xưởng — dẫn đến nhân viên phải "cải tiến" thủ công bằng dây buộc và hộp carton tạm.

Thiết kế xe đẩy linh kiện nhà máy điện tử theo yêu cầu là giải pháp chuyên nghiệp giải quyết bài toán này từ gốc — không phải mua sản phẩm generic rồi dùng không tốt, mà là xây dựng công cụ vận chuyển tối ưu 100% cho dây chuyền và quy trình cụ thể của từng nhà máy. Bài phân tích này trình bày quy trình thiết kế, các yếu tố kỹ thuật quan trọng và kết quả thực tế từ các dự án đã triển khai.

Tại Sao Cần Thiết Kế Xe Đẩy Linh Kiện Nhà Máy Điện Tử Riêng?

Câu hỏi này thường được đặt ra bởi bộ phận mua hàng khi nhìn vào giá xe đẩy catalog so với xe đẩy thiết kế riêng. Câu trả lời cần dựa trên phân tích chi phí vòng đời, không chỉ giá mua ban đầu. Dưới đây là bốn lý do kỹ thuật cụ thể:

Đặc Thù Của Dây Chuyền SMT Và Lắp Ráp Điện Tử

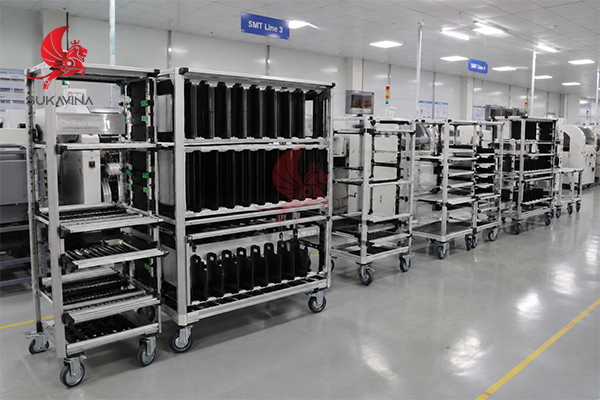

Dây chuyền SMT sử dụng đồng thời reel 7 inch (Ø178mm) và 13 inch (Ø330mm), PCB tray kích thước đặc thù theo từng model sản phẩm, feeder từng slot cố định và bao bì linh kiện dạng tube, stick và bulk. Không có xe đẩy tiêu chuẩn nào từ catalog xử lý được tất cả loại này đồng thời với hiệu quả tối ưu. Khoảng cách giữa các tầng kệ, độ nghiêng của mặt kệ, chiều rộng ngăn phân loại — tất cả phải được tính theo chủng loại linh kiện thực tế của nhà máy đó, không phải theo "tiêu chuẩn" chung. Tham khảo thêm: SMT là gì và quy trình sản xuất

Yêu Cầu Về Chống Tĩnh Điện (ESD)

Xe đẩy linh kiện ESD là yêu cầu bắt buộc khi vận chuyển IC, MOSFET, cảm biến và bất kỳ linh kiện nào có ký hiệu ESDS trong khu vực EPA. Xe catalog thông thường không đáp ứng tiêu chuẩn IEC 61340-5-1 — bánh xe nhựa thông thường có điện trở trên 10¹² Ω (cách điện hoàn toàn), ngược lại với yêu cầu 10⁶–10⁹ Ω. Thiết kế riêng đảm bảo toàn bộ xe từ khung, kệ đến bánh xe đều đạt compliance ESD — không phải giải pháp "vá" bằng dây tiếp địa gắn sau.

Tối Ưu Không Gian Lưu Trữ Và Vận Chuyển

Không gian staging area của nhà máy SMT thường rất hạn chế — mỗi m² trong nhà xưởng KCN có giá thuê từ 4–8 USD/tháng. Xe đẩy thiết kế riêng có thể tối ưu dung tích theo chiều đứng (tăng số tầng kệ), giảm kích thước ngang để phù hợp lối đi hẹp và tích hợp nhiều chức năng trên một xe thay vì cần 2–3 xe riêng biệt. Kết quả thực tế: giảm 20–35% diện tích staging area so với dùng xe catalog tiêu chuẩn.

Giảm Sai Sót Trong Quản Lý Linh Kiện

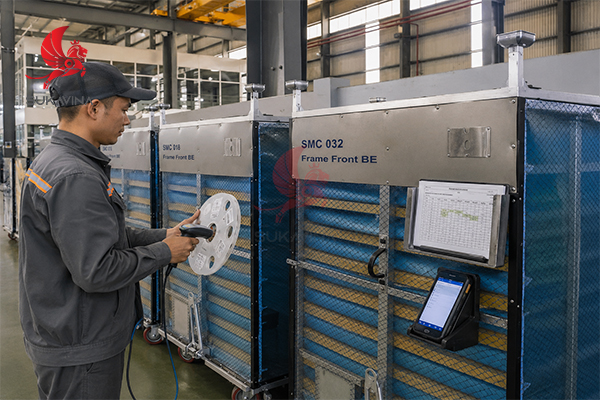

Cấp nhầm reel linh kiện cho máy pick & place là một trong những nguồn gốc lỗi sản xuất tốn kém nhất trong SMT — phát hiện sau khi đã reflow toàn bộ lô PCB, chi phí rework hoặc scrap cao. Xe đẩy thiết kế riêng với slot cố định khớp 1-1 với cấu hình feeder trên máy, kết hợp giá đỡ setup sheet và hộc đựng scanner barcode, giúp kỹ thuật viên xác minh đúng reel trước khi đưa vào máy — giảm tỷ lệ lỗi cấp nhầm linh kiện từ 2–3% xuống dưới 0.5% trong các dự án đã triển khai.

Quy Trình Thiết Kế Xe Đẩy Linh Kiện Tại Sukavina

Thiết kế xe đẩy linh kiện nhà máy điện tử theo yêu cầu không phải là "vẽ lại catalog" — mà là quy trình kỹ thuật có cấu trúc gồm 5 giai đoạn, đảm bảo sản phẩm cuối khớp hoàn toàn với thực tế vận hành.

Giai Đoạn 1 — Khảo Sát Thực Tế Nhà Máy

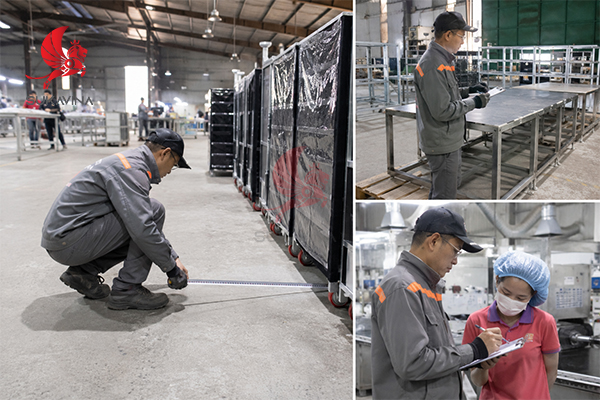

Kỹ sư Sukavina đến nhà máy khách hàng để khảo sát trực tiếp: đo kích thước lối đi và cửa ra vào staging area, chụp ảnh các loại reel và linh kiện thực tế đang sử dụng, quan sát thao tác cấp liệu của operator, ghi lại các điểm bất tiện của xe đẩy hiện tại và đo vị trí máy pick & place để xác định yêu cầu kích thước xe cấp liệu. Đây là bước quan trọng nhất và không thể thay thế bằng trao đổi qua email hoặc điện thoại.

Giai Đoạn 2 — Phân Tích Nhu Cầu Vận Hành

Từ dữ liệu khảo sát, kỹ sư phân tích: tần suất cấp liệu (số lần/ca), số lượng reel tối đa cần di chuyển một lần, yêu cầu FIFO hay LIFO, model sản phẩm nào hay thay đổi (ảnh hưởng đến yêu cầu linh hoạt), khu vực có EPA và không có EPA (ảnh hưởng đến yêu cầu ESD), và các ràng buộc vật lý của nhà xưởng. Kết quả phân tích là "Design Brief" — tài liệu định nghĩa đầy đủ yêu cầu xe đẩy trước khi bắt đầu thiết kế.

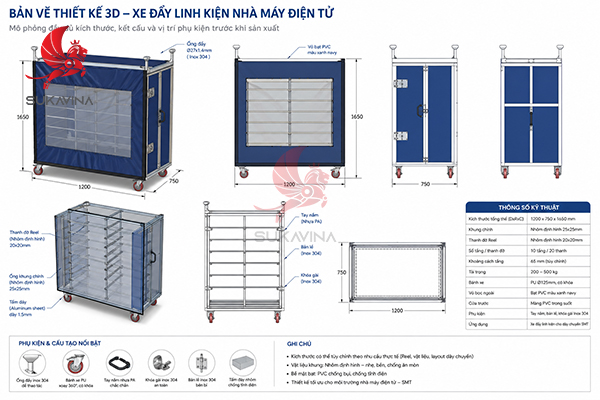

Giai Đoạn 3 — Thiết Kế Bản Vẽ 2D Và 3D

Kỹ sư thiết kế xuất bản vẽ 2D đầy đủ kích thước và bản vẽ 3D dạng perspective gửi khách hàng duyệt trước khi sản xuất. Bản vẽ 3D giúp khách hàng hình dung chính xác hình dạng và cách sắp xếp linh kiện lên xe — phát hiện vấn đề tiềm ẩn trước khi chi tiền sản xuất. Vòng duyệt thường 1–2 lần chỉnh sửa là đủ nếu Design Brief được xây dựng kỹ ở giai đoạn trước.

Giai Đoạn 4 & 5 — Chế Tạo Mẫu Thử Và Đánh Giá

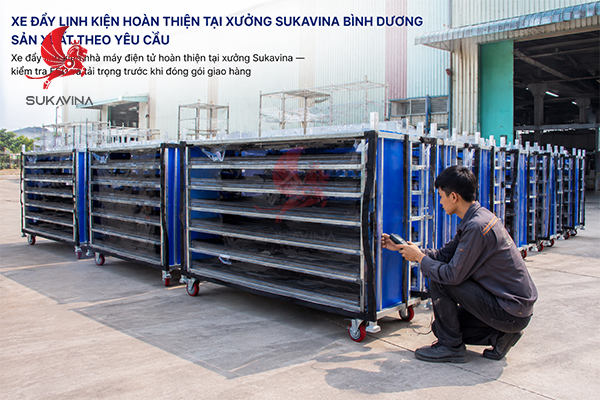

Với đơn hàng từ 5 chiếc trở lên, Sukavina sản xuất 1–2 chiếc mẫu thử để khách hàng kiểm tra tại nhà máy trong điều kiện vận hành thực tế. Giai đoạn này thường phát hiện các vấn đề nhỏ mà bản vẽ không thể hiện hết — như mặt kệ hơi trơn khi reel đầy hoặc tay đẩy cần dịch lên 20mm cho operator thấp hơn trung bình. Sau khi mẫu thử được phê duyệt, tiến hành sản xuất hàng loạt với toàn bộ điều chỉnh từ phản hồi thực tế.

Các Yếu Tố Quan Trọng Trong Thiết Kế Xe Đẩy Linh Kiện

Tải Trọng Và Độ Bền Kết Cấu

Tải trọng thiết kế phải tính theo trường hợp xe đầy tải thực tế — không phải tải danh nghĩa. Reel 13 inch nặng 0,8–1,5 kg mỗi cuộn; xe 3 tầng 10 reel/tầng sẽ chịu tổng 24–45 kg chỉ riêng reel, chưa tính khung xe. Hệ số an toàn thiết kế tối thiểu 1,5× tải trọng tối đa — nghĩa là khung phải chịu được 1,5× tải tối đa trước khi biến dạng. Mối hàn và điểm nối kết cấu phải được kiểm tra kỹ, đặc biệt ở những điểm chịu lực động khi xe di chuyển trên sàn có rãnh thoát nước nhỏ.

Khả Năng Chống Tĩnh Điện

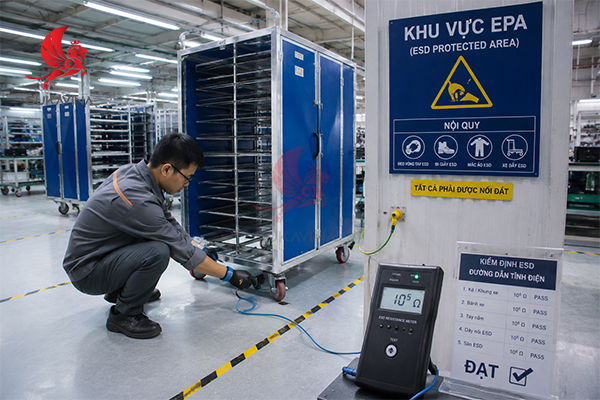

Thiết kế xe đẩy linh kiện ESD đúng không chỉ là gắn nhãn ESD lên xe thông thường. Toàn bộ đường dẫn điện từ linh kiện trên kệ → mặt kệ anti-static → khung xe dẫn điện → bánh xe ESD → sàn ESD phải liên tục và đo được. Điện trở tổng từ bề mặt kệ đến sàn phải trong khoảng 10⁵–10⁹ Ω. Điều này yêu cầu: mặt kệ bằng HPL ESD hoặc vật liệu anti-static, khung nhôm hoặc thép với kết nối điện đồng nhất (không dùng bulông phủ sơn cách điện làm điểm nối), và bánh xe ESD được kiểm định đạt tiêu chuẩn IEC 61340-5-1.

Bánh Xe, Kích Thước Và Tính Linh Hoạt

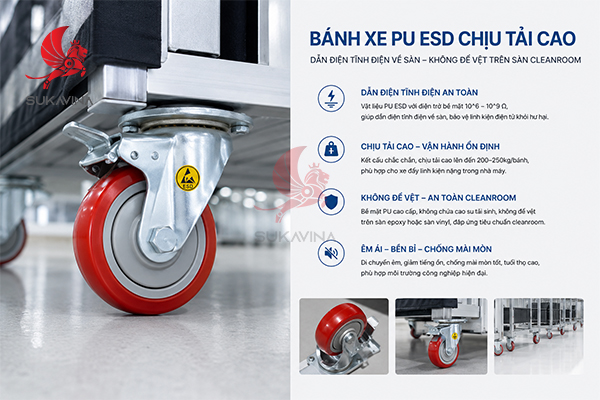

Bánh xe 125–150mm PU là tiêu chuẩn cho sàn phẳng nhà máy điều hòa — êm hơn cao su, không để vệt trên sàn epoxy và bền hơn nhựa. Cấu hình 2 bánh khóa phía sau + 2 bánh xoay phía trước là tối ưu nhất: xe đứng yên khi làm việc, điều hướng linh hoạt khi di chuyển. Kích thước tổng thể phải được thiết kế dựa trên khảo sát thực tế chiều rộng lối đi nhỏ nhất xe phải đi qua — thường 600–800mm tại nhiều nhà máy SMT Việt Nam.

Tính linh hoạt khi thay đổi model sản phẩm là yếu tố quan trọng thường bị bỏ qua trong thiết kế. Kệ có thể điều chỉnh khoảng cách tầng (adjustable shelf pitch), ngăn phân loại tháo ra được và mặt kệ có thể thay khi hư hỏng — những tính năng này tăng 15–25% chi phí thiết kế nhưng kéo dài tuổi thọ sử dụng hiệu quả của xe thêm nhiều năm khi dây chuyền thay đổi sản phẩm.

Case Study Thực Tế: Tối Ưu Dây Chuyền SMT Tại Nhà Máy Bình Dương

Bài Toán Của Khách Hàng

Nhà máy lắp ráp thiết bị điện tử tại Bình Dương, 4 dây chuyền SMT, trung bình 3 changeover model/ngày. Thời gian chuẩn bị linh kiện cho mỗi changeover mất 45–60 phút — phần lớn do kỹ thuật viên phải tìm reel trong các thùng carton không có thứ tự, mang từng reel riêng lẻ ra máy và xác nhận bằng mắt không có scanner. Tỷ lệ cấp nhầm reel: 1.8% trên tổng số reel setup mỗi ngày. Xe đẩy đang dùng là xe catalog nhựa tiêu chuẩn, không ESD, hay bị reel rơi khi di chuyển qua rãnh sàn.

Giải Pháp Sukavina Đề Xuất

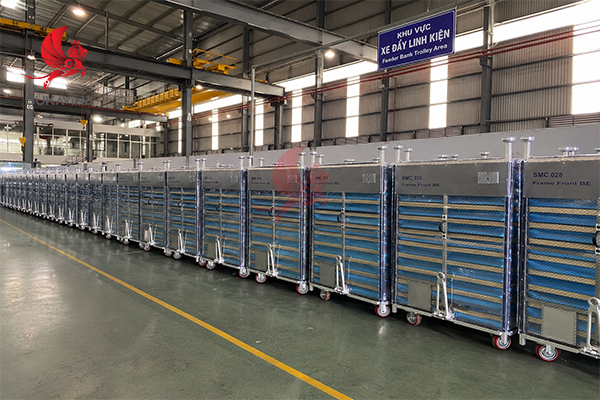

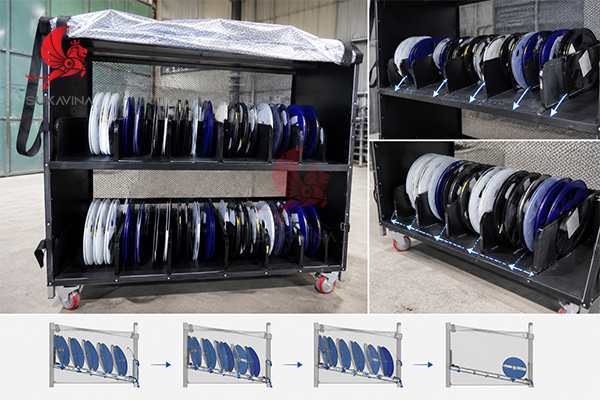

Sau khảo sát thực tế, Sukavina thiết kế feeder bank trolley với slot cố định khớp 1-1 với cấu hình 40 feeder trên mỗi máy SMT. Mỗi xe mang đủ reel cho 1 changeover hoàn chỉnh — không cần đi lấy nhiều lần. Kệ nghiêng 12° theo hướng FIFO, ngăn chặn ESD toàn bộ, giá đỡ setup sheet A4 và hộc gắn scanner barcode. Khung nhôm định hình, bánh xe ESD 125mm PU. Kích thước tổng 750×600×1100mm — qua được lối đi hẹp nhất của nhà máy (650mm).

Kết Quả Sau 3 Tháng Triển Khai
